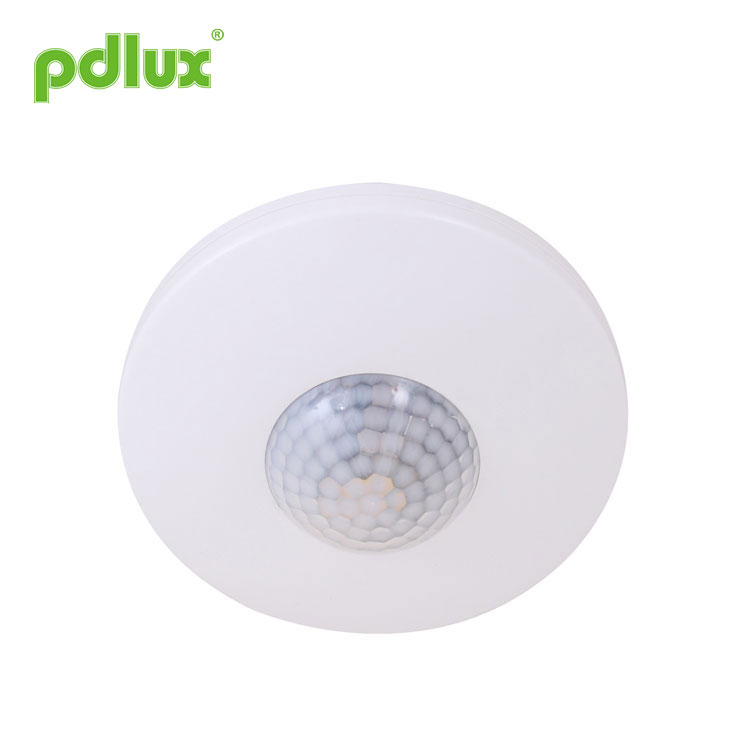

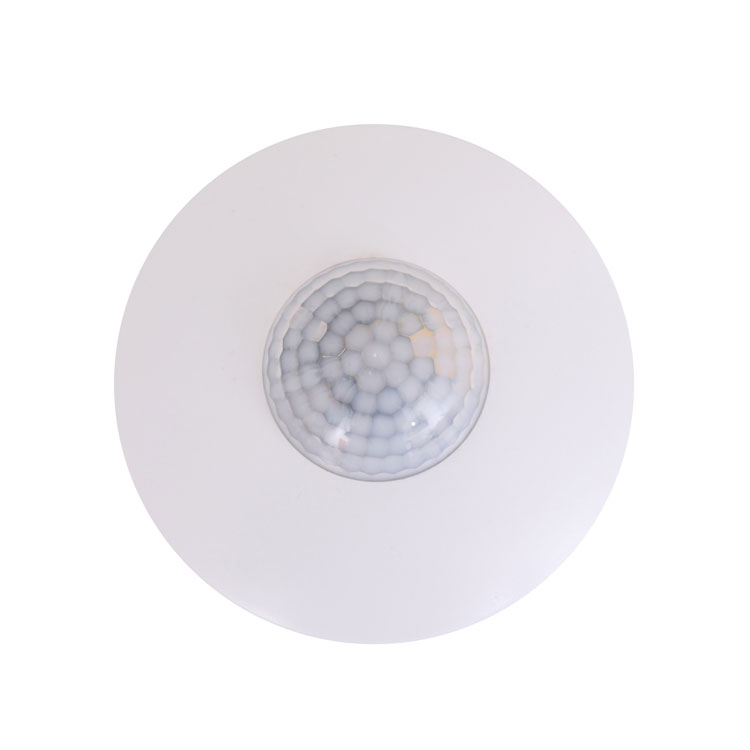

Сензор за монтаж на таван
Следното е въведение към сензора за монтаж на таван, надявам се да ви помогна да разберете по-добре сензора за монтаж на таван.
Модел:PD-PIR150D
Изпратете запитване
Резюме
Събира автоматизъм, удобни безопасни, енергоспестяващи и практични функции. Един детектор вътре съставлява широкообхватно поле за откриване, той използва инфрачервената енергия от човека като източник на контролен сигнал, може да започне натоварването веднага, когато човек влезе в полето за откриване. Може автоматично да идентифицира деня и нощта. Лесен е за инсталиране и се използва широко. Това е най-модерният PIR сензор досега, който е тънък и цифров. Той използва цифровия интелигентен пироелектричен инфрачервен сензор, за да направи производителността на веригата по-стабилна, работата с грешки по-малко, чувствителността по-висока, честотата на грешките по-ниска, консумацията на енергия в режим на готовност е по-слаба и резолюцията на сигналите е по-силна.
Спецификации
|
Източник на захранване: 220-240VAC,50Hz Номинален товар: 800W Макс.волфрам 150 W Макс. флуоресцентни и LED Настройка на времето: 8±2sec~8±2min (регулируема) Контрол на светлината: <10LUX~2000LUX (регулируем) Ъгъл на детекция: 360o (монтиране на таван) Скорост на усещане за движение: 0.6~1.5m/s |
Обхват на засичане: 1-5m (радиуси) (монтиране на таван) (регулируемо) 10 м Макс. (стенна инсталация) (регулируема) Височина на монтаж: 2,5 ~ 3,5 м (монтиране на таван) 1,7 ~ 2,5 м (монтиране на стена) Работна температура: -10°C~+40°C IP20 |
Сензорна информация
функция
Идентифицирайте деня и нощта автоматично. Може да регулира околната светлина според вашето желание: когато се завърти на СЛЪНЦЕ (макс.), ще работи през деня и през нощта. Когато се завърти на ЛУНА (мин), ще работи само при обстоятелства под 10LUX. Що се отнася до настройката, моля, вижте начина на тестване.
Разстоянието на откриване може да се настрои според позицията на монтаж и полето на откриване.
Времезакъснението се добавя непрекъснато: когато получи втория индукционен сигнал след първия индуктор, той ще изчисли времето още веднъж върху останалата част от първото основно времезакъснение. (Задайте време)
Регулиране на забавянето на времето: може да се настрои според вашето желание. Минимумът е 8±2sec; максималната е 8±2мин.
| (1) Настройка на обхвата на откриване (чувствителност) | |
|
Регулирайте обхвата на откриване. Завъртете по посока на часовниковата стрелка, за да го увеличите и обратно на часовниковата стрелка, за да го намалите. При завъртане на мини е 1 м, а при завъртане на максимум е 5 м. |
|
ВНИМАНИЕ:Когато използвате този продукт, моля, регулирайте чувствителността до подходяща позиция, от която се нуждаете, моля, не настройвайте чувствителността до максимум, за да избегнете, че продуктът не работи нормално поради неправилно движение. Тъй като чувствителността е твърде висока, лесно откривайте грешното движение чрез духащи от вятър листа и завеси, малки животни и неправилно движение от намеса на електрическата мрежа и електрическо оборудване. Всички те водят, че продуктът не работи нормално! Когато продуктът не работи нормално, опитайте да намалите чувствителността по подходящ начин и след това го тествайте.
|
|
| (2) Настройка на времето | |
|
Регулирайте настройката на времето за натоварване. Завъртете по посока на часовниковата стрелка, за да го увеличите и обратно на часовниковата стрелка, за да го намалите. Настройката на времето е около 8±2 минути, когато се завърти на максимум, а настройката на времето е около 8±2 секунди, когато се завърти на мин. |
|
ЗАБЕЛЕЖКА:Когато светлината се изключи автоматично, ще отнеме 1 секунда, преди сензорът да е готов да открие друго движение, т.е. само сигнал, открит 1 секунда по-късно, светлината може да се включи автоматично.
Това е основно за регулиране на времето на забавяне от момента на откриване на сигнала и автоматично включване на светлината до автоматично изключване на светлината. Можете да определите времето на забавяне според вашите практически нужди. Но по-добре намалете времето на забавяне в името на пестенето на енергия, тъй като микровълновият сензор има функцията на непрекъснато отчитане, т.е. всяко движение, открито преди изтичането на времето на забавяне, ще рестартира таймера и светлината ще продължи да свети само ако има човек в обхвата на засичане.
|
|
| (3) Настройка за управление на светлината | |
|
Регулирайте работната светлина. Завъртете по посока на часовниковата стрелка, за да го увеличите и обратно на часовниковата стрелка, за да го намалите Когато се включи на мини, ще работи само под контрола на светлината около 10LUX, когато се включи на максимум, може да работи с всеки контрол на светлината. |
Схема на свързване
|

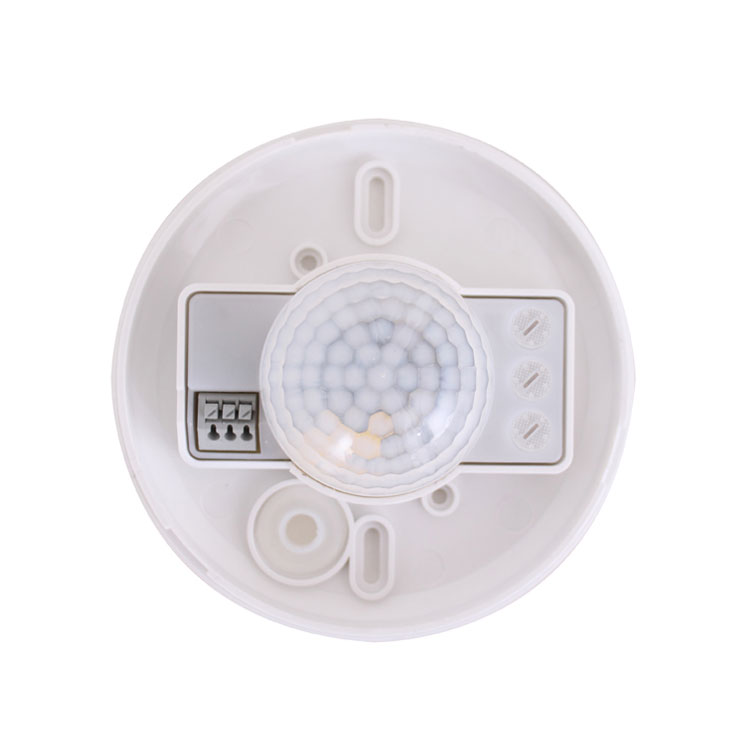

Инструкция за монтаж (1) Преди инсталиране изключете захранването; (2) Завъртете горния капак обратно на часовниковата стрелка и го свалете, затегнете винтовете, фиксиращи долния капак; (3) Инсталирайте долния капак на избраната позиция с винт (като ①); (4) Съгласно диаграмата на свързващия проводник, свържете захранващия проводник и зареждащия проводник към колоната на свързващата линия в сензора; (5) Закопчайте горния капак на сензора и го завъртете, затегнете по посока на часовниковата стрелка (като ②), инсталирането приключи. |
 |
Тест
1. Завъртете копчето LUX по посока на часовниковата стрелка до максимум (SUN). Завъртете копчето за време обратно на часовниковата стрелка до минимум. Завъртете копчето на сензора по посока на часовниковата стрелка до максимум.
2. Захранването е свързано, управляваният товар ще започне да работи и ще спре да работи 8±2 секунди по-късно, когато не бъде открит непрекъснат сигнал.
3. Веднъж открит, товарът работи и индикаторът е включен и спира да работи 8±2 секунди по-късно, когато няма открит непрекъснат сигнал. И ако сигналът бъде открит 4 секунди по-късно, товарът трябва да започне да работи и индикаторът да свети и да спре да работи 8± 2 секунди по-късно, когато няма открит непрекъснат сигнал.
4. Завъртете копчето LUX обратно на часовниковата стрелка до минимум. Ако се тества при обстоятелства над 10LUX, товарът не трябва да работи, след като индукционният товар спре да работи; но ако покриете прозореца за откриване с непрозрачни предмети (кърпа и т.н.), натоварването работи. При условие, че няма индукционни сигнали, товарът трябва да спре да работи в рамките на 8±2 секунди.
Забележка
Трябва да се монтира от електротехник или опитен човек.
Избягвайте да го инсталирате върху размирни обекти.
Не трябва да има пречки и движещи се обекти пред прозореца за откриване, които да влияят на откриването.
Избягвайте да го инсталирате в близост до зони с промяна на температурата на въздуха като климатик, централно отопление и др.
Като се има предвид вашата безопасност, моля, не отваряйте капака, когато откриете теглича след монтажа.
Ако има разлика между продукт и инструкция, моля, обърнете се към продукта основно.
Някакъв проблем и решен начин
Товарът не работи:
а. Моля, проверете правилното свързване на захранването и товара.
b. Проверете дали натоварването е добро.
° С. Проверете дали лампата на шоуто ускорява скоростта си след засичане.
д. Проверете дали работната светлина съответства на контролната светлина.
Чувствителността е лоша:
а. Моля, проверете дали има пречка пред прозореца за откриване, за да получите сигналите.
b. Моля, проверете дали температурата на околната среда е твърде висока.
° С. Моля, проверете дали източникът на сигнали е в полетата за откриване.
д. Моля, проверете дали височината на монтаж отговаря на височината, показана в инструкцията.
д. Моля, проверете дали движещата се ориентация е правилна.
Сензорът не може да изключи товара автоматично:
а. Проверете дали има непрекъснати сигнали в полетата за откриване.
b. Проверете дали настройката за време е зададена на най-дългото.
° С. Проверете дали мощността отговаря на инструкцията.
д. Проверете дали промяната на температурата очевидно е близо до сензора, като климатик или централно отопление и т.н.
● Моля, потвърдете с предварителна инсталация.
● От съображения за безопасност, моля, изключете захранването преди операции по инсталиране и демонтаж.
● Всякакви загуби, причинени от неправилна работа, производителят не поема отговорност.
Ние се ангажираме да насърчаваме качеството и надеждността на продукта, но всички електронни компоненти имат определени вероятности да станат неефективни, което ще причини някои проблеми. При проектирането сме обърнали внимание на излишните дизайни и сме приели квота за безопасност, за да избегнем всякакви проблеми.
Тази инструкция, без наше разрешение, не трябва да се копира за други цели.
