Инфрачервен сензор с технология Zero Crossing

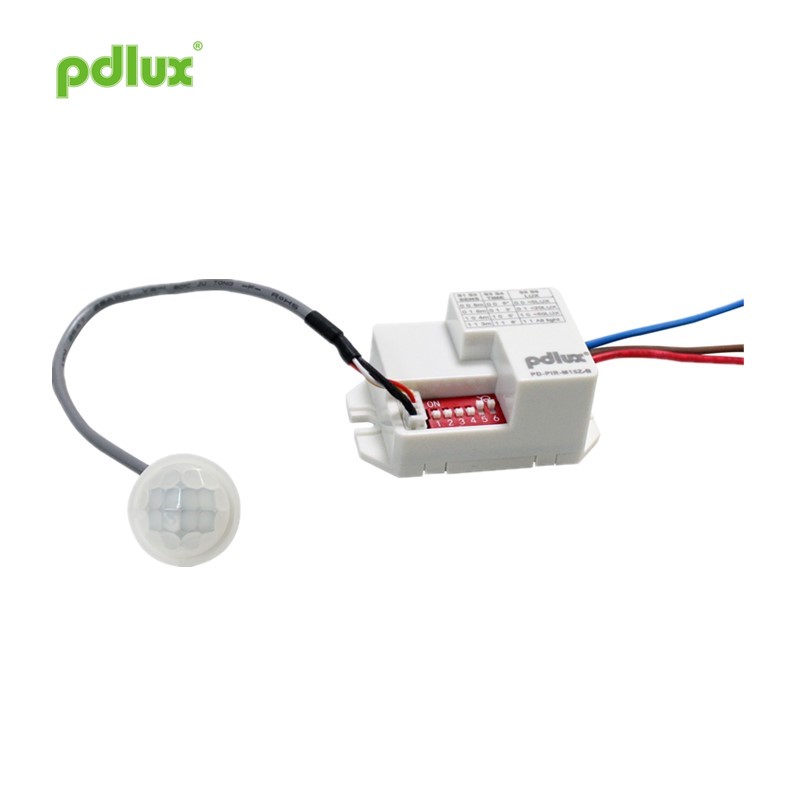

Инструкция за инфрачервения сензор PD-PIR-M15Z-B

Обобщение

Инфрачервеният сензор Zero Crossing Technology е цифрова технология от последната версия на инфрачервения сензор. Приемете SMD инфрачервен сензор против заглушаване. Обективът Finier също е снабден със сензор за индикатор за състояние и фоточувствителен сензор. Инфрачервеният сензор Zero Crossing Technology приема технология за цифрово прецизно изчисление на синусоидална вълнова технология за превключване на нулева точка, която има силна способност за импулсен ток и е несравнима с конвенционалните продукти. Може да бъде прикрепен към различен товар. Моля, вижте следващото въведение за подробности.

Функция

Спецификации на инфрачервения сензор с технология Zero Crossing

Източник на захранване: 220-240VAC 50Hz / 60Hz
100-130VAC 50Hz / 60Hz
Всички натоварвания: 1200W макс. ¼220-240VAC ï¼ ‰
600W макс. ¼ 100-130 VAC ¼
Импулсен ток: 50A / 500μS
Ъгъл на откриване: 100 °
Работна температура: -20 ~ + 40 ° C
Работна влажност: â ‰ ¤ 93% RH

Информация за сензора

Приложение

Инфрачервеният сензор Zero Crossing Technology може да се използва с всеки продукт или може да се инсталира и използва самостоятелно. Има два метода за монтаж: стена и таван.
Например, добавете сензора от едно нормално осветление към автоматичната сензорна лампа.

Схема на свързващия проводник 1. Свържете кафяво и синьо с мощност; 2. Свържете червено и синьо с товар.

Внимание
• Инсталаторът трябва да има електротехник или съответния опит;
- Не инсталирайте тази машина на места, изложени на пряка слънчева светлина, където токът и температурата се променят значително, като климатизация и отопление;
- Не избирайте люлеещи се обекти като основа за монтаж;
- Пред обхвата на наблюдение не трябва да има препятствия или движещи се обекти, влияещи върху откриването му.
- Колкото по-висока е температурата на околната среда, толкова по-ниска е чувствителността на сензора! Номиналното разстояние за откриване в ръководството е разстоянието, когато околната температура е 22-24 ° C.
Фабрично чувствителността е настроена на 6 метра.

Забележка
1. Насочете лещата на сензора към мястото, където обикновено се движи човешкото тяло.
2. Частта на лещата е в положение, където достига естествената светлина, така че фоточувствителният сензор вътре в обектива може да възприема по-добре осветеността на околната среда.
ЗАБЕЛЕЖКА: Височината на човешкото тяло е различна, скоростта на движение е различна, чувствителността също е различна. Скоростта на движение е 1,0 до 1,5 м / сек. Ако размерът и скоростта на движение на човек се променят, разстоянието за откриване също се променя.

ВНИМАНИЕ:
Когато започнете да използвате сензорния продукт за първи път, трябва да обърнете внимание на следните елементи:
1. Първото захранване трябва да изчака 30 секунди, стойте далеч от мястото, където сензорът може да открие. След като светлината се изключи автоматично, човешкото тяло влиза в обхвата на откриване на сензора и се движи в нормалната посока на движение. Сензорът може да открива и контролира товара, за да започне да работи.
2. За методите за настройка на LUX, времето за забавяне и чувствителността, моля, вижте съдържанието в диаграмите на A, B и C за работа.

Когато използвате този продукт, моля, настройте чувствителността в подходящото положение, от което се нуждаете. Не настройвайте максимално чувствителността, за да не причините на продукта да не работи нормално поради грешни действия. Движението, причинено от малки животни и смущения от електрическата мрежа, може да доведе до неизправност на продукта.
Когато продуктът не може да работи нормално, моля, опитайте се да намалите чувствителността по подходящ начин и след това тествайте.

Това ръководство е съдържанието на продуктовото програмиране, няма да Ви уведомяваме отделно. Категорично е забранено копирането на съдържанието на ръководството за употреба за каквато и да е друга цел без разрешението на компанията.
