Стенна лампа с HF сензор за движение

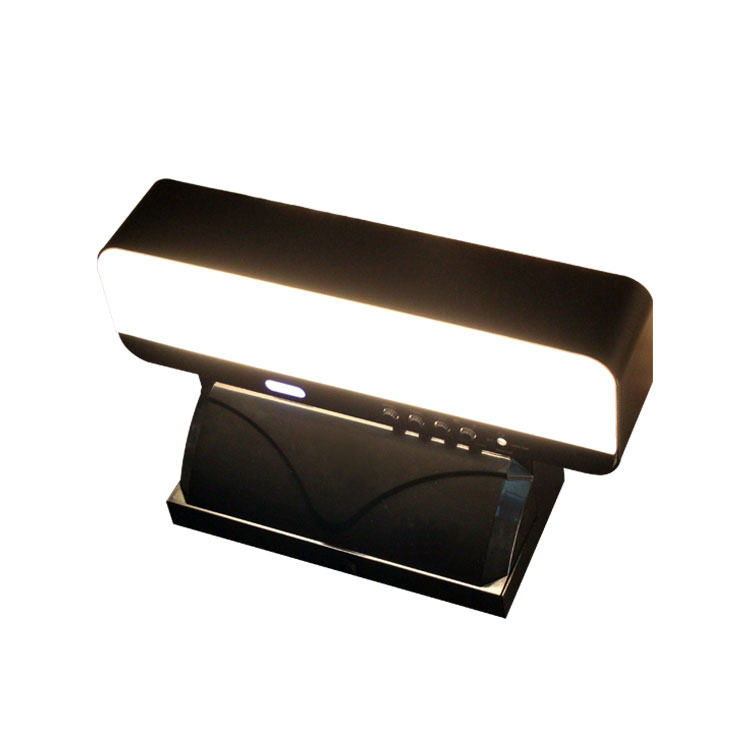

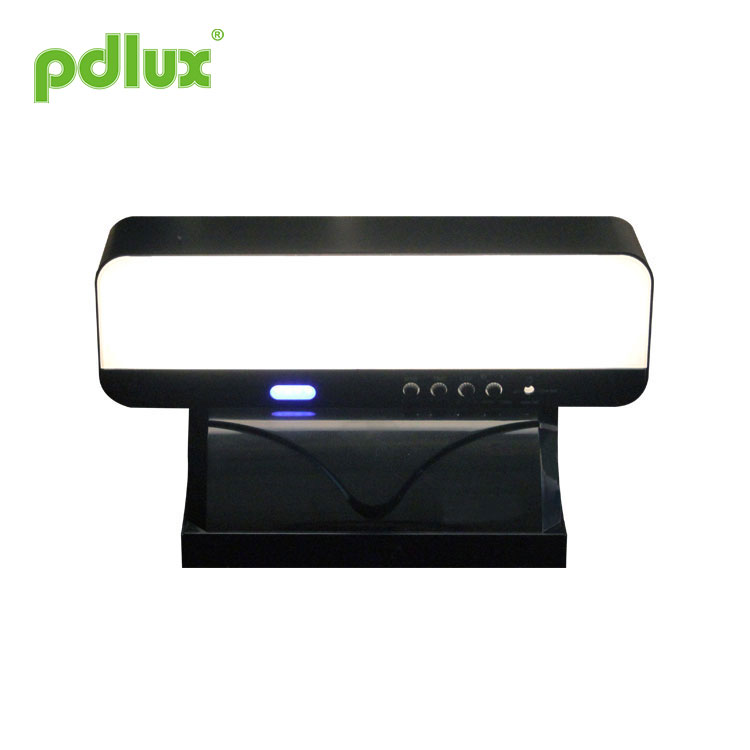

Микровълнова сензорна лампа  PD-LED131

Размер на продукта

Резюме

Това е нов концептуален дизайн на интелигентна стенна инсталационна серия LED микровълнова индукционна лампа, допълнителна функция за осветление при прекъсване на захранването в режим на готовност на батерията. Осветителната част се управлява автоматично от двойна система от общинско захранване и резервно захранване от батерии. Когато електрозахранването на електрическата мрежа бъде прекъснато, самоосигурената батерия на системата автоматично ще поеме последващото захранване и ще осигури 5 W мощност към системата с индукционна лампа. Захранването на стендбай батерията може да издържи повече от 1 час и може да се регулира според желанието на клиента. Продължителността на съхранението на батерията в режим на готовност обаче е обратно пропорционална на яркостта. Този продукт може да се използва широко в коридори, тоалетни, входове на асансьори и други енергоспестяващи пространства.

Продуктът се предлага в две конфигурации: индукционна лампа с двойни AC/DC системи за аварийно управление; Едната е интелигентна сензорна лампа без аварийни функции. Клиентите могат да избират конфигурация според нуждите си. Необходимо е да изберете аварийни светлини при повечето обстоятелства. Случайните прекъсвания на захранването без осветление могат да причинят много проблеми и дори опасност, така че този продукт с аварийни светлини е мъдър избор.

Обвивката на продукта използва корпус от алуминиева сплав, матиран процес на печене, а други части използват PC анти-ултравиолетова инженерна пластмаса, което значително повишава експлоатационния живот на продукта.

Спецификации

Източник на захранване: 220-240VAC, 50/60Hz
Номинален LED: 8W/16W макс. (AC) 5W макс. (DC)
Мощност на зареждане: 5W Макс.
HF система: 5.8GHz
Батерия: 3.7V / 1800mAH литиева батерия (18650)
Време на непрекъснато осветяване: ≥60 минути
Мощност на предаване: <0.2mW
Ъгъл на засичане: 180°
Настройка на времето: 10 секунди до 12 минути (регулируема)
Диапазон на откриване (22 ℃): 1-5 m (радиуси) (регулируем)
Контрол на светлината: <10-2000LUX (регулируем)
Монтажна височина: 1,5-3м
LED количество: 72PCS (2835)
Работна температура: -20~+55℃
Работна температура: -10 - +40°C
Скорост на движение на сондата: 0.6-1.5m/s
относителна влажност: <93%RH
Статична консумация на енергия: <0,5W

Име на всяка част

Индукционна информация

Метод за настройка на параметрите: потенциометър

Следните настройки може да изискват множество корекции, за да отговорят на вашите изисквания.

(3) Настройка на разстоянието на откриване (чувствителност)

Обхватът на откриване е терминът, използван за описване на радиусите на повече или по-малко кръглата зона на откриване, получена на земята след монтиране на сензорната светлина на височина от 3 м, завъртете контрола за обхват докрай обратно на часовниковата стрелка, за да изберете минимален обхват (прибл. 1 м радиус), и докрай по посока на часовниковата стрелка, за да изберете максимален обхват (прибл. 5 м радиуси).

Забележка: тази стойност на обхвата на откриване се измерва от тялото на човек с височина 1,6~1,7 метра, със средно телосложение и със скорост на ходене от 1,0~1,5 метра/секунда. Ако височината, формата и скоростта на ходене на човешкото тяло се променят, разстоянието на усещане също ще се промени.

Забележка: когато използвате продукта, моля, настройте чувствителността на продукта в подходящата позиция, не настройвайте чувствителността на продукта до максимум, за да избегнете неправилна работа, причинена от завеси, които предизвикват вятър, листа, малки животни, електрическа мрежа и електрическо оборудване, което може да накарат продукта да не работи правилно. Когато се установи, че продуктът не работи правилно, потребителят може да опита да намали чувствителността по подходящ начин, преди да извърши теста. Преди или по време на инсталирането на продукта, ако се извършва функционален тест, персоналът трябва да напусне зоната на сензора на продукта и да не се разхожда наоколо, за да предотврати непрекъснатата работа на сензора поради човешко движение.

Приятелско напомняне: разстоянието за инсталиране на два или повече продукта трябва да бъде повече от 4 метра, в противен случай това ще причини взаимна намеса и ще доведе до неправилна работа.

(3) Настройка на забавяне

Може да се настрои в диапазона от 10 секунди (обратно на часовниковата стрелка към дъното) до 12 минути (по посока на часовниковата стрелка към дъното) и времето ще бъде рестартирано, когато движещият се сигнал бъде открит, преди крайната стойност на осветеността да е около деня, когато по часовниковата стрелка въртенето е накрая.

Забележка: след като светлината изгасне, трябва да изчака близо 2 секунди, преди да може да бъде усетена отново. Светлините ще се включат само когато a
сигналът се засича в края на това време.

Правилно използване на настройката на забавянето: използва се за регулиране на времето на забавяне от включването на светлината до автоматичното изключване на светлината, след като сензорът открие човешко движение. Потребителите могат да се коригират според действителното търсене. Поради функцията за непрекъсната индукция на продуктите с микровълнова индукция, накратко, системата ще рестартира отчитането на всеки сензор преди края на времето за забавяне и светлините няма да изгаснат, докато хората се движат в обхвата на откриване. Поради това потребителите се съветват да намалят времето на забавяне, за да спестят енергия

(3) Настройка за управление на светлината

Стойността на работното осветление може да се регулира в диапазона <10-2000LUX.
Стойността на работната осветеност е около 10 LUX при въртене обратно на часовниковата стрелка към дъното и около 2000 LUX при въртене по посока на часовниковата стрелка към дъното. Когато се разхождате през деня, за да тествате или регулирате зоната на откриване, това копче трябва да се завърти по посока на часовниковата стрелка до дъното.

% време за изход на яркостта: Когато е настроено на 0, няма полуяркост и индукционната лампа е напълно изключена; Напротив, индукционното забавяне се поддържа при % яркост и забавянето се определя от действителната позиция на потенциометъра.

Забележка: Изходът от % яркост е разделен на: изход за време и изход за контрол на светлината. Когато контролът на светлината е >100Lux, полуярката автоматично ще излезе от режима за пестене на енергия.

Забележка: Когато регулирате петте функционални копчета, не използвайте твърде много сила, защото петте копчета са монтирани директно върху компонента. Когато настройвате началната точка към крайната точка, вътре има малко ограничително устройство. Когато използвате твърде много сила по време на работа, ограничителното устройство ще се повреди, което ще доведе до безпрепятствено завъртане на 360°. Неговата граница на регулиране е 230 °, моля, обърнете внимание.

Индикатор за напрежение на батерията

Разделен е на 4 нива: 25%, 50%, 75% и 100%.
По време на процеса на зареждане индикаторът мига.

Когато е пълен, индикаторът е включен.
При разреждане, когато напрежението на акумулатора спада, индикаторните светлини изгасват една по една; Когато индикаторът за 25% напрежение започне да мига, това показва, че батерията е на път да се изтощи.
Когато светлинният индикатор на този продукт свети напълно, не е необходимо да се зарежда, само когато е % яркост и е напълно изключен, той трябва да се зарежда.

Единичната секция може да замени литиева батерия 18650.

ЗАБЕЛЕЖКА: Уверете се, че положителните и отрицателните електроди съответстват на етикета, когато инсталирате батерията.

Връзка

Инсталацията се основава на предоставената електрическа схема.
N L - Мощност
- Земя

Инсталация

(1) изключете захранването.
(2) отворете горния капак и отстранете основата преди монтажа.
(3) свържете захранващия кабел към терминала според маркировката за окабеляване.
(4) монтирайте долния капак в избраната позиция съгласно фигура 1.
(5) фиксирайте тялото на лампата върху основата и поставете горния капак.

1. Моля, дръжте го далеч от децата.
2. Моля, избягвайте огън/висока температура/влажни места за монтаж.
3. Моля, потвърдете, когато изключите достъпа до захранващия кабел.

Монтаж Внимание

1. Серийните светодиоди могат да функционират, когато всички уплътнения са инсталирани на място.
2. Моля, не премахвайте и не свързвайте друга лампа, когато е включена.

3. Когато серийните светодиоди са повредени, имате нужда от опитен техник, който да поправи, използвайки светодиоди със същия рейтинг.

● Моля, потвърдете с предварителна инсталация.

Това ръководство за съдържанието на програмирането на този продукт по време, Няма да забележим дали има някакви актуализации.
Съдържанието на ръководството с инструкции е строго забранено за каквото и да е възпроизвеждане за други цели без разрешението на компанията
