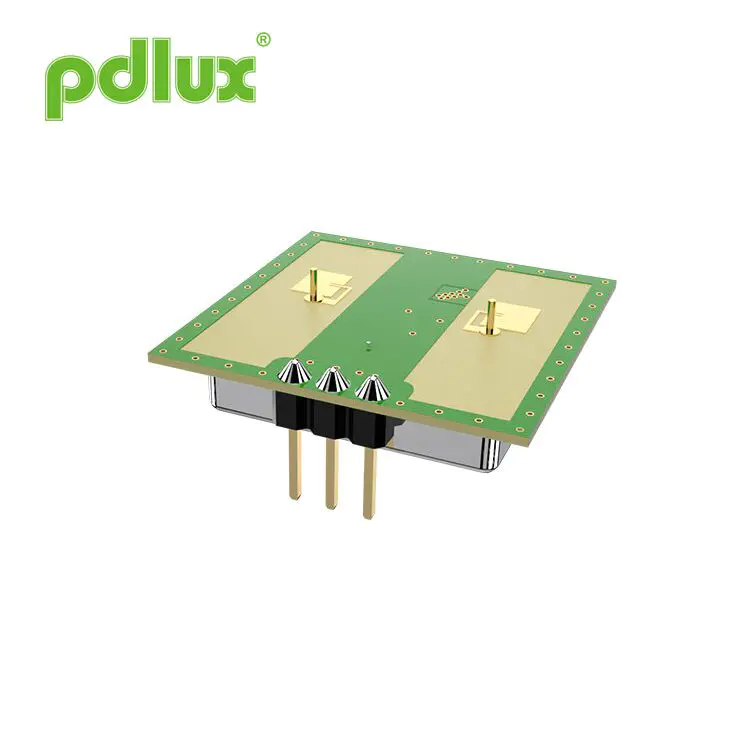

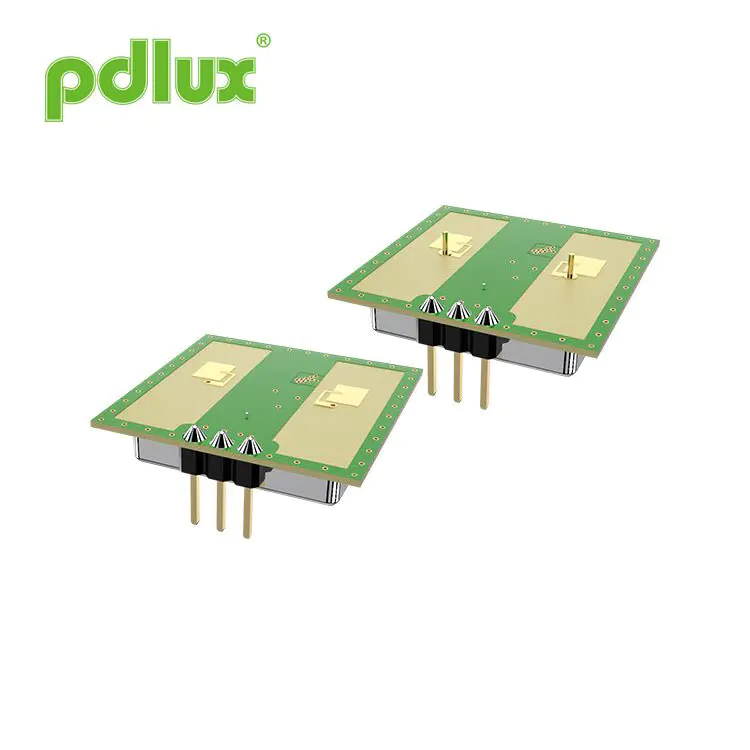

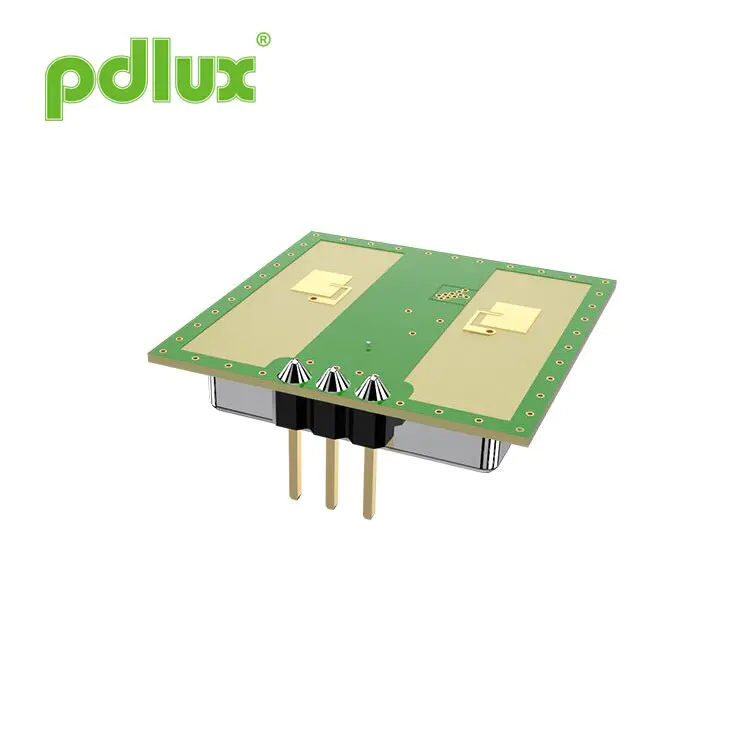

PDLUX PD-V12360A/B K-лента с висока чувствителност сензор за движение за интелигентен превключвател и сигурност

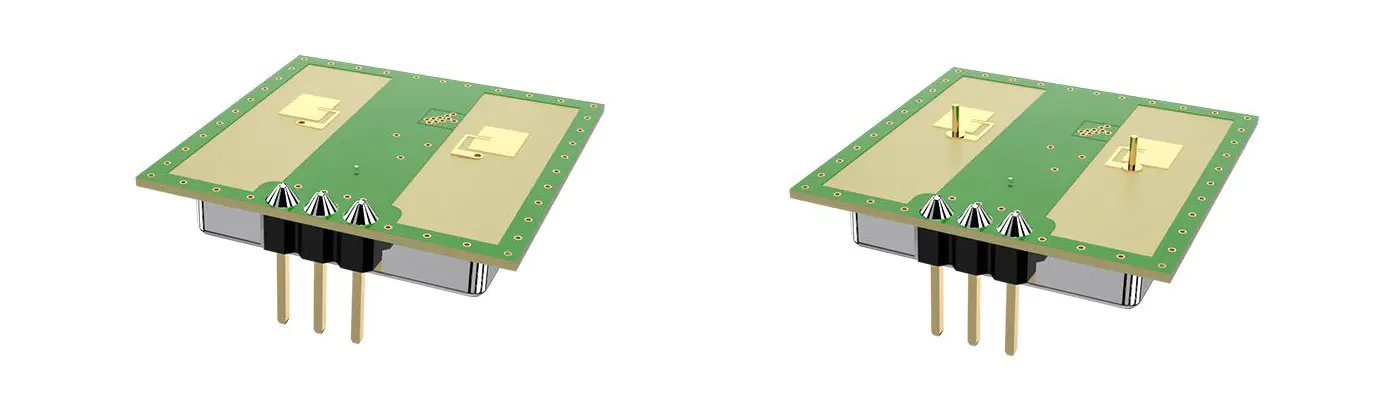

PDLUX PD-V12360A/B K-лента с висока чувствителност сензор за движение за Smart Switch & Security е патентован сензор за висока чувствителност, разработен от техническия екип на PDLUX за откриване на k-лента 360 градуса. Това включва V12360A и V12360B. Разликата в производителността между A и B се намира в различните радиуси на откриване.
Модел:PD-V12360A/B
Изпратете запитване
PD-V12360A/B 24.125GHz Микровълнов сензор за движение
Приложение
.Интелигентен превключвател
.Превключвател на стена
.Откриване на натрапници
Сензорът на серията PD-V12360 е патентован сензор за висока чувствителност, разработен от Технически екип на PDLUX за откриване на K-Band 360 градуса. Този PDLUX PD-V12360A/B K-лента с висока чувствителност сензор за движение за интелигентен превключвател и сигурност включва V12360A и V12360B. Разликата в производителността между A и B се крие в различното откриване Радиуси. Когато е инсталиран на ниска височина, ъгълът на откриване на V12360A е по -голям от този на V12360B. Ъгълът на откриване на 360 градуса на V12360A е 120 градуса (моля, вижте до фигурата по -долу), която може да се използва за инсталиране на продукти с височина по -малка от 5 метри. 360 -градусовият ъгъл на откриване на V12360B е 80 градуса, което може да се използва за инсталиране на продукти с височина по -малко от 10 метра. (Моля, вижте следното изображение). Удължаването на чувствителността му към откриване зависи от съотношението сигнал / шум от Амплификационната схема, проектирана от потребителя и алгоритъма на програмата на MCU. Поради широкия и гъвкав диапазон на приложение на този тип аналогов сензор. Все още е широко използвани.

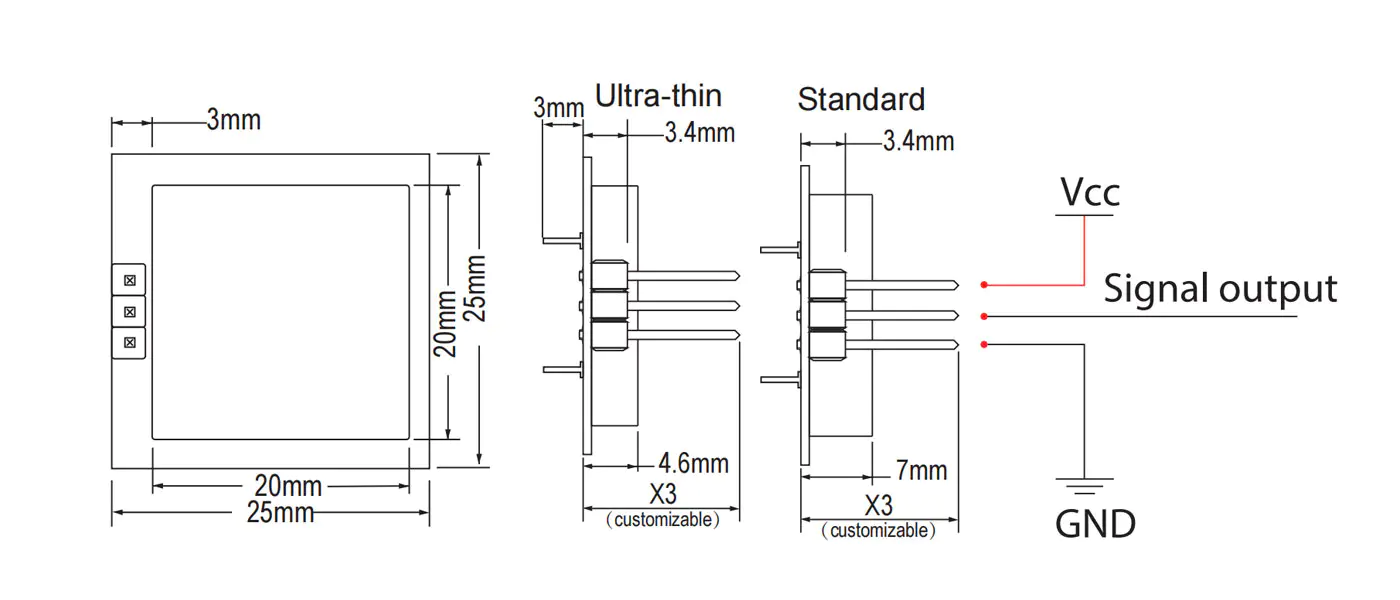

Размер на продуктите

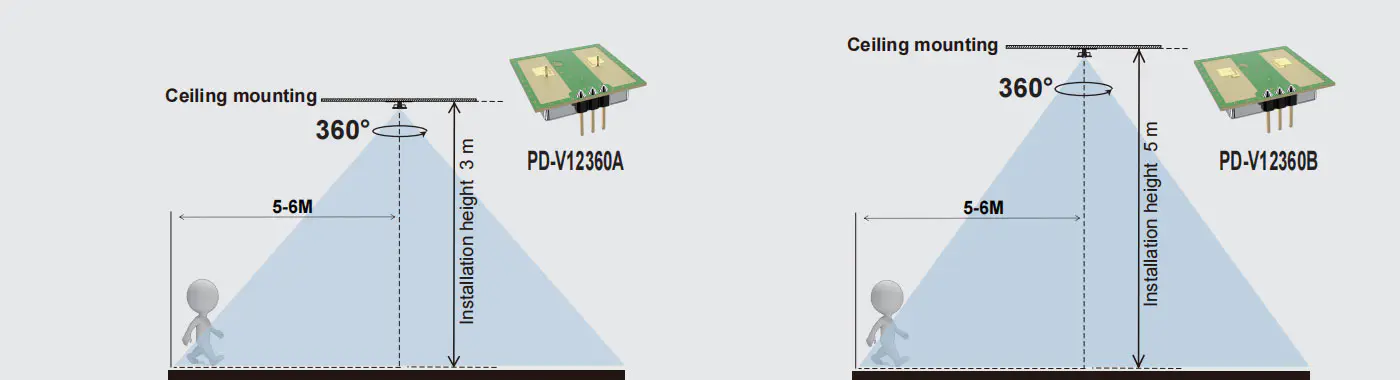

Обхват на откриване
Технически параметри
| Параметър | Бележки | Мин | Typ | Макс | Единици |
| Захранващо напрежение | VCC | 3.0 | 5.0 | 5.25 | V |
| Текущо потребление | ICC | 20 | 35 | 38 | Ма |
| Режим на работа | Захранван от PWM, той може да контролира работния ток при 3-15ma | ||||
| Импулсна ширина | Tpulse | 10 | μs | ||
| Работна температура | Отгоре | -30 ~+85 | ℃ | ||
| Температура на съхранение | TSTG | -10 | +60 | ℃ | |
| Стабилно време |
|
<5 | μsec | ||
| Шум |
|
3.5 | 4.0 | 4.5 | MVRMS |
| Настройка на честотата | f | 24.000 | 24.125 | 24.250 | Ghz |
| Излъчена мощност (Authp) | Pout | <2.0 | <2.5 | <3.0 | MW |
| Съхранение на околната влажност | 45%~ 65% | Rh | |||
Предупреждение: Действителният диапазон на откриване е свързан с усилването на усилването на сигнала на веригата, общото оформление на PCBA и прагът на MCU.
ЗАБЕЛЕЖКА1: излъчваните емисии са предназначени да отговарят на правилата на FCC и CE.
Забележка2: Получената сила на сигнала (RSS) се измерва при общата загуба на път 1 начин от 70 dB.
ЗАБЕЛЕЖКА3: Напреженията на шума се измерват от 10Hz до 100Hz в изходния порт, вътре в анехоична камера. ЗАБЕЛЕЖКА4: Операция на импулс
Специално напомняне
Поради общата дебелина на платката е само 0,52 мм. Прилагането на прекомерна странична сила върху щифтовете може да доведе до счупване на медното фолио. Причиняване Неизправност на сензора.
