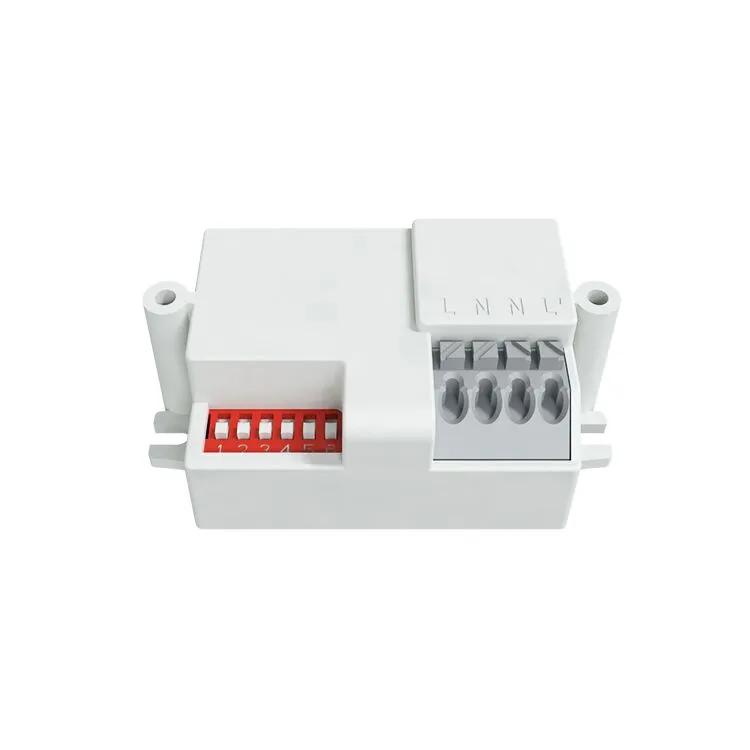

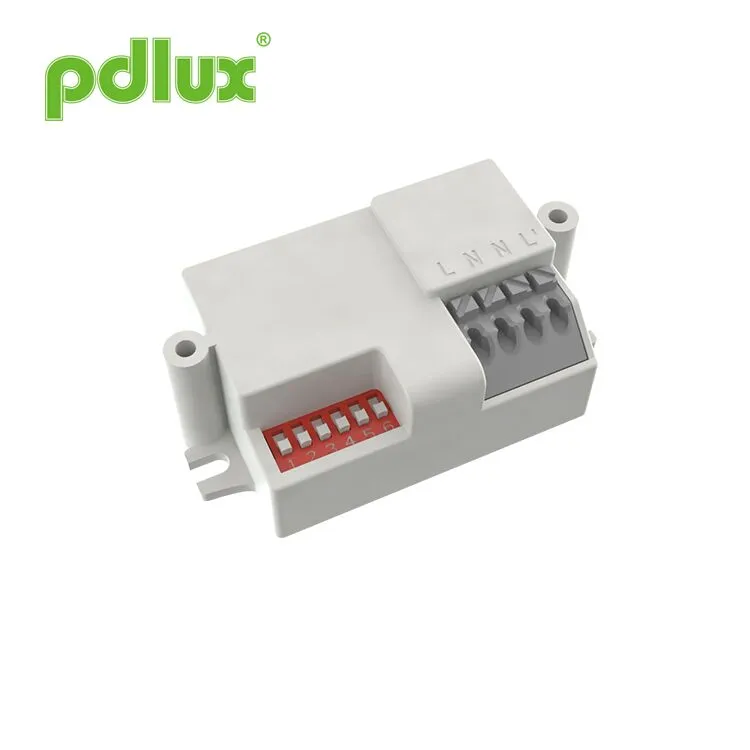

PDLUX PD-MV1031 360 ° Сензор за монтаж на тавана
Това е HI-точен цифров микровълнов сензор, чийто диапазон на откриване е 360 °, а работна честота е 5.8GHz. Той се основава на принципа на доплер, който интегрира излъчването и получаването. Той приема MCU (Micro Control Unit), който значително увеличава точността му и намалява скоростта на повреда си. Той е деликатен на външен вид и компактен по структура. Той може да бъде свързан независимо с натоварванията или лесно да се монтира вътре в осветлението с абажур, изработен от стъкло или пластмаса. Той се прилага широко в прохода, тоалетната, асансьора, домакинството или други обществени зони за защита на сигурността или икономия на енергия.
Изпратете запитване

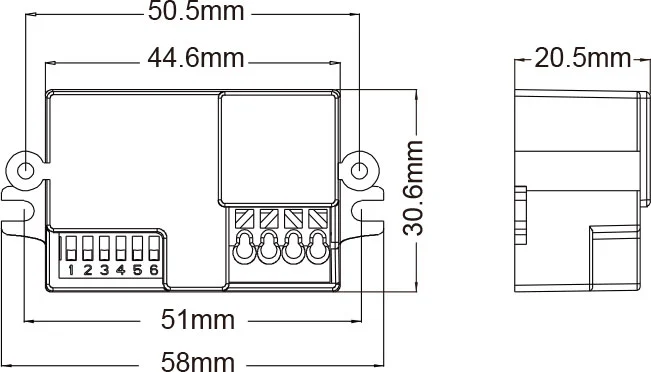

Размер на продукта
Резюме
Това е HI-точен цифров микровълнов сензор, чийто диапазон на откриване е 360 °, а работна честота е 5.8GHz. Той се основава на принципа на доплер, който интегрира излъчването и получаването. Той приема MCU (Micro Control Unit), който значително увеличава точността му и намалява скоростта на повреда си. Той е деликатен на външен вид и компактен по структура. Той може да бъде свързан независимо с натоварванията или лесно да се монтира вътре в осветлението с абажур, изработен от стъкло или пластмаса. Той се прилага широко в прохода, тоалетната, асансьора, домакинството или други обществени зони за защита на сигурността или икономия на енергия.
Характеристики
1. Вреда на радиация на не-радиация: мощността на предавателя е по-ниска от 0,2MW, което не вреди за човешкото тяло.
2. Странно анти -взаимодействие може да работи в температурния диапазон от -15 ℃ -+70 ℃.
3. Честотата е постоянна и честотният дрейф няма да възникне в честотния диапазон.
Информация за сензор

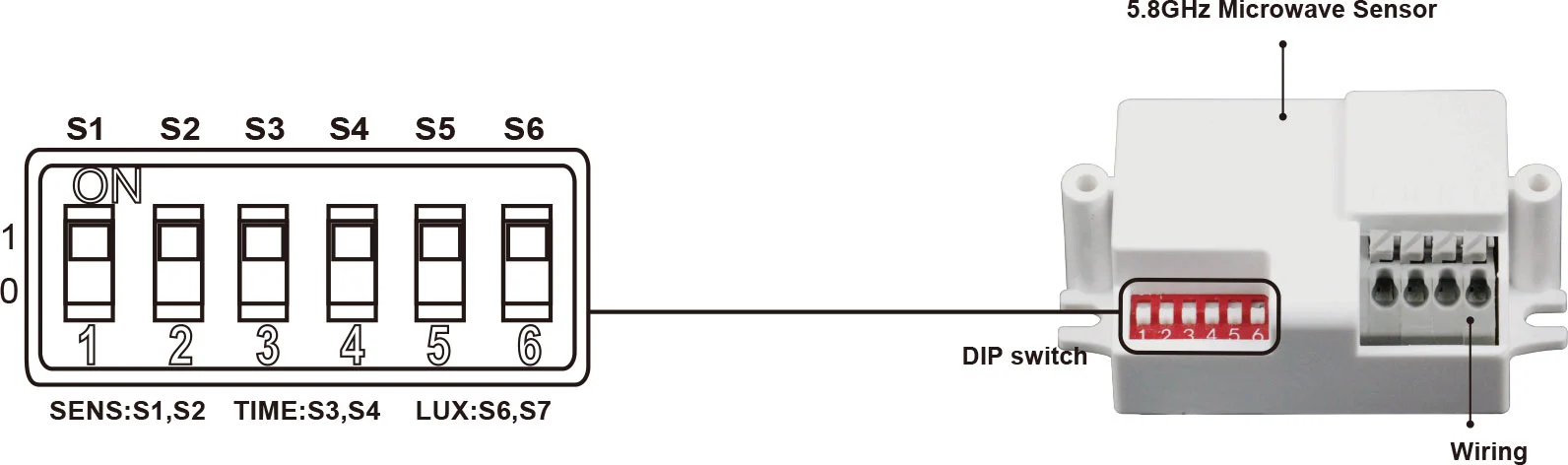

Настройка на начин: DIP превключвател
Спецификации
| Източник на енергия: | 100-277VAC |
| Честота на мощността: | 50/60Hz |
| HF система: | 5.8GHz （Централна честота） CW Електрическа вълна, ISM лента |
| Номинално натоварване: | 800W Max.Tungsten (220-277VAC) 200W Max.Fluorescent & LED (220-277VAC) 400W Max.Tungsten (100-130VAC) 100W Max.Fluorescent & LED (100-130VAC) |
| Ниво на защита: | IP20, клас II |
| Предавателна мощност: | <0,2MW |
| Ъгъл на откриване: | 360 ° |
| Диапазон на откриване: | 3m-5m-7m (радиуси.) (Регулируем) |
| Настройка на времето: | 5SEC-120SEC-200SEC, (регулируем) |
| Светлинен контрол: | 10lux-50lux-> 2000lux, (регулируем) |
| Инсталация SIT: | На закрито, монтаж на тавана |
| Консумация на енергия: | Прибл.0.5W |
| Работна температура: | -15 ° C ~+70 ° C. |

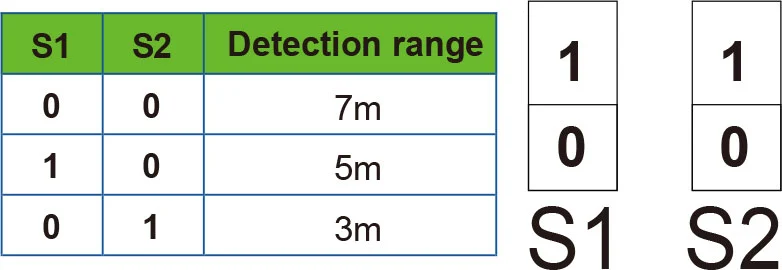

Настройка на обхвата на откриване (чувствителност) S1 S2

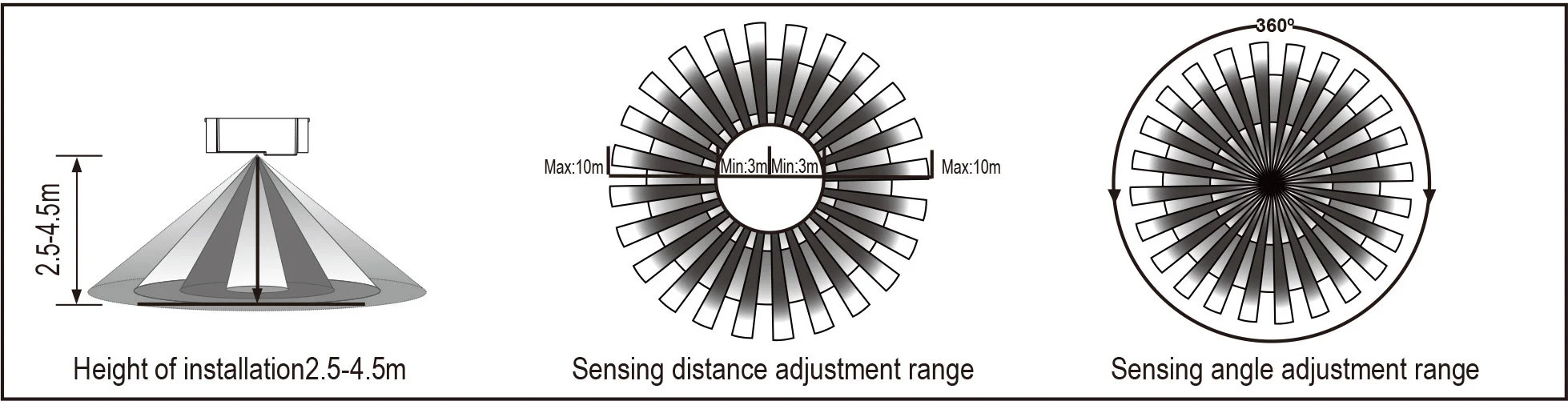

Диапазонът на откриване е терминът, използван за описание на радиусите на грубо кръвоизливния кръг върху земята, когато е инсталиран на височината 3 m. За да настроите превключвателя, е "1", to off е "0".
ЗАБЕЛЕЖКА: Когато използвате този продукт, моля, коригирайте чувствителността (диапазон на откриване) на подходяща стойност, но максимумът, за да избегнете ненормалната реакция, причинена от лесното откриване на грешно движение от издухващите листа и завеси, малки животни или смущения в електрическата мрежа и електрическото оборудване. Всичко споменато по -горе ще доведе до реакцията на грешка. Когато продуктът не работи нормално, моля, опитайте се да намалите по подходящ начин чувствителността и след това го тествайте. Движението на човека ще доведе до индукция на сензора, така че когато сте под тестване на функцията, моля, оставете индукционния регион и не правете движение, за да предотвратите непрекъснатата работа на сензора.

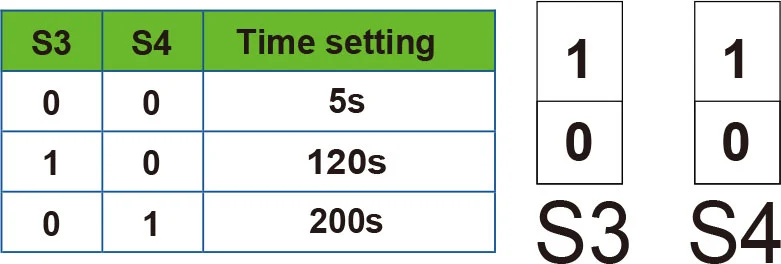

Настройка на времето S3 S4
Може да се определи от 5 секунди до 200 секунди. Всяко движение, открито преди това време, ще стартира отново таймера. Препоръчва се да изберете най -краткото време за регулиране на обхвата на откриване и за извършване на теста за разходка. За да настроите превключвателя, е "1", to off е "0".
Той е главно за регулиране на времето за забавяне от момента, в който сигналът е открит и лек автоматично до светлинното автоматично изключване. Можете да определите времето за забавяне до вашата практическа нужда. Но е по-добре да понижите времето за забавяне на времето за спестяване на енергия, тъй като сензорът за микровълнова печка има функцията на непрекъснатото усещане, тоест всяко движение, открито преди изтичането на забавяне, ще започне отново таймера и светлината ще продължи само ако има човек в обхвата на откриване.
Настройка на светлинен контрол S5 S6
Тя може да бъде дефинирана в диапазона от 10 ~> 2000 лукс. За да настроите превключвателя, е „1“, to off е „0“.
Това ръководство е за текущото програмиране на съдържанието на този продукт, има някакви промени и модификации на производителя без предизвестие!
Строго е забранено да копирате съдържанието на ръководството за инструкции за всяка друга цел без разрешение на компанията.
| Грешка | Причина за отказ | Решение |
| Натоварването не работи. | Светлинното осветление е зададено неправилно. | Регулирайте настройката на товара. |
| Натоварването работи непрекъснато. | Натоварването е счупено. | Променете товара. |
| Силата е изключена. | Включете захранването. | |
| В областта на откриването има непрекъснат сигнал. | Проверете настройките на зоната за откриване. | |
| Натоварването работи, когато не е открит сигнал за движение. | Лампата не е инсталирана добре, така че сензорът не успява да открие надеждни сигнали. | Повторно нагласете мястото за инсталиране. |
| Подвижният сигнал се открива от сензора (движение зад стената, движението на малки предмети и т.н.) | Проверете настройките на зоната за откриване. | |
| Натоварването не работи, когато има открит сигнал за движение. | Скоростта на движение е твърде бърза или дефинираната зона за откриване е твърде малка. | Проверете настройките на зоната за откриване. |
Предупреждение! Следните ситуации ще доведат до реакция на грешка.
1. Събирането, инсталирано на люлеещия се обект, ще доведе до реакция на грешка.
2. Треперещата завеса, взривена от вятъра, ще доведе до реакция на грешка. Моля, изберете подходящото място за инсталиране.
3. Инсталирането, където трафикът е натоварен, ще доведе до реакция на грешка.
4. Искрите, произведени от някакво оборудване наблизо, ще доведат до реакция на грешка.
● Моля, потвърдете с префесионална инсталация.
● За целите на безопасността, моля, отрежете захранването преди операциите по инсталиране и отстраняване.
● Всякакви загуби, причинени от неправилна работа, производителят не поема никаква отговорност.
