PDLUX PD-M330-K 24GHz MMWAVE Живот сензор за откриване на присъствие

Използвайте FMCW за откриване на хора в определена област. Чрез комбиниране на обработката на радар с точен алгоритъм за откриване на човека може да се постигне откриване на висока чувствителност на човека, което може да открие движещи се и стационарни човешки цели. Открито е биологичното присъствие (главно човешкото тяло) с характеристики като дишане и сърдечен ритъм в обхвата на откриване, така че човешкото тяло да може да се усети без движения на тялото, включително спящи хора.

Модел:PD-M330-K

Изпратете запитване


Pdlux Pd M330 K 24ghz Mmwave Life Presence Detection Sensor


Резюме

Използвайте FMCW за откриване на хора в определена област. Чрез комбиниране на обработката на радар с точен алгоритъм за откриване на човека може да се постигне откриване на висока чувствителност на човека, което може да открие движещи се и стационарни човешки цели. Открито е биологичното присъствие (главно човешкото тяло) с характеристики като дишане и сърдечен ритъм в обхвата на откриване, така че човешкото тяло да може да се усети без движения на тялото, включително спящи хора.


Спецификации

Работна честота: 24-24.2GHz
Номинално натоварване: 800W (резистивен)/300W (капацитивен)
Номинално напрежение: 100-240V AC, 50/60Hz
Изходен сигнал: Включване/изключване превключвател
Консумация на енергия в режим на готовност: <0.4W
Височина на инсталиране: 2-3м
Радиус на откриване: > 3M (с диапазон на откриване
радиус от 1-3 метра) Преместване
радиусът на откриване до 3-6м.
Обхват на контрол на светлината: 5-300lux - ден
Забавяне изключване: 5 секунди до 3 минути (комплект
Времето за изключване на забавяне, ако е необходимо)
Ниво на защита IP20

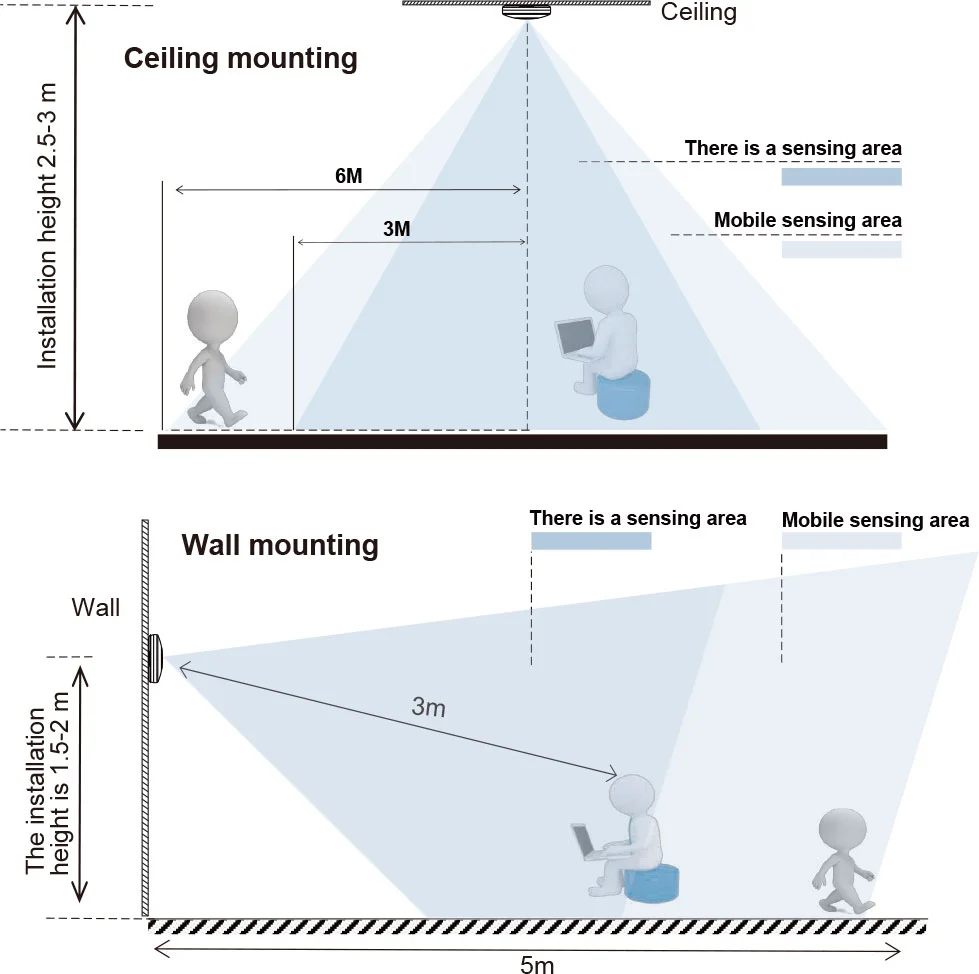

Схематична диаграма на разпределението на зоната на откриване

Pdlux Pd M330 K 24ghz Mmwave Life Presence Detection Sensor


Функция

Определете автоматично ден и нощ. Може да коригира атмосферната светлина според вашето желание: Когато се обърне към слънце (макс), тя ще работи през деня и през нощта. Когато се обърне към Луната (Мин), тя ще работи само при по -малко от 10lux обстоятелства. Що се отнася до корекцията, моля, вижте начина на тестване.

Постоянното залагане се добавя непрекъснато: Когато получи втория индукционен сигнал след първия индуктор, той ще изчисли време още веднъж на останалата част от първия базов отлагания. (Зададено време)

Регулиране на забавянето: Може да бъде зададено според нуждите. Минималната стойност е 5 секунди, а максималната стойност е 3 минути


Pdlux Pd M330 K 24ghz Mmwave Life Presence Detection Sensor

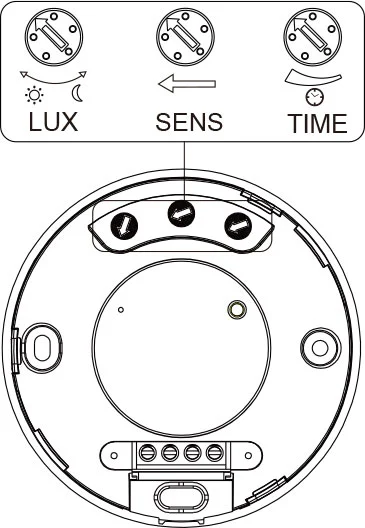

(1) Настройка на контрола на светлината

Регулирайте работещата светлина. Завъртете по посока на часовниковата стрелка, за да го увеличите и се обърнете обратно на часовниковата стрелка, за да го намалите. Когато се обърне към Mini, той ще работи само под контрола на светлината около 10lux, когато се обърне към Max, той може да работи с всякакъв контрол на светлината.

Pdlux Pd M330 K 24ghz Mmwave Life Presence Detection Sensor

(2) Настройка на времето

Настройте настройката на времето на натоварване. Завъртете по посока на часовниковата стрелка, за да го увеличите и се обърнете обратно на часовниковата стрелка, за да го намалите. Настройката на времето е около 3 минути, когато се обърне към Макс, а настройката на времето е около 5 сек, когато се обърне към мин.

Pdlux Pd M330 K 24ghz Mmwave Life Presence Detection Sensor

(3) Настройка на обхвата на откриване (чувствителност)

Разстоянието на откриване е минимално при завиване обратно на часовниковата стрелка към дъното и максимално при завъртане по посока на часовниковата стрелка към дъното.
Максималният обхват на целта за откриване на радари е 6m права линия между човешкото тяло и сензора, а диапазонът на откриване е 1-6m.

Pdlux Pd M330 K 24ghz Mmwave Life Presence Detection Sensor


ЗАБЕЛЕЖКА: Когато светлината бъде изключена автоматично, ще отнеме 1 секунда, преди сензорът да е готов да открие друго движение, тоест само сигнал, открит 1 секунди по-късно, светлината може да бъде автоматично включена.

Той е главно за регулиране на времето за забавяне от момента, в който сигналът е открит и лек автоматично до светлинното автоматично изключване. Можете да определите времето за забавяне до вашата практическа нужда. Но по-добре да намалите времето за забавяне в името на икономия на енергия, тъй като инфрачервеният сензор има функцията на непрекъснатото усещане, тоест всяко движение, открито преди изтичането на забавяне, ще започне отново таймера и светлината ще продължи само ако има човек в обхвата на откриване.

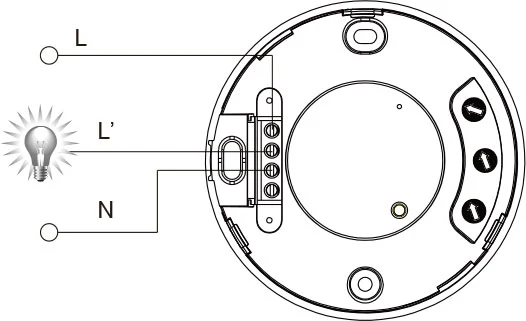

Диаграма за връзка

● Свържете n, l с мощност;
● Свържете n, l 'с товар.

Pdlux Pd M330 K 24ghz Mmwave Life Presence Detection Sensor

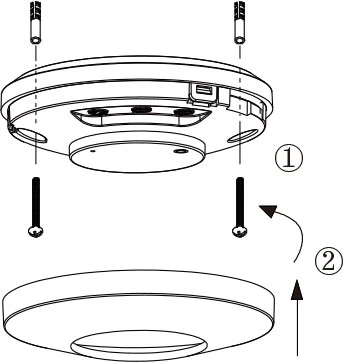

Инструкция за инсталиране

Забележка:
Преди да инсталирате захранването на изключване

Pdlux Pd M330 K 24ghz Mmwave Life Presence Detection Sensor


Тест

1. Включете луксозното копче по посока на часовниковата стрелка до максимум (слънце). Включете времето на копчето срещу часовниковата стрелка до минимум. Завъртете копчето на сензора по посока на часовниковата стрелка до максимума.

2. След включване на захранването, ако не бъде открит непрекъснат сигнал, контролираното натоварване ще спре да работи след 5 секунди до 3 минути.

3. След като бъде открит, натоварването работи и светлината на индикатора е включена. След 5 секунди до 3 минути, ако не се открие непрекъснат сигнал, индикаторната светлина спира да работи. Ако сигналът бъде открит след 5 секунди, натоварването трябва да започне да работи, индикаторът трябва да светне и да спре да работи след 5 секунди до 3 минути. По това време не се открива непрекъснат сигнал.

4. Завъртете луксозното копче обратно на часовниковата стрелка до минимума. Ако тестът се провежда при 10Lux или по -горе, натоварването не трябва да работи, след като индуктивният натоварване спре да работи; Но ако покриете прозореца за откриване с непрозрачен обект (кърпа и т.н.), товарът ще работи. При липса на сензорни сигнали натоварването трябва да спре да работи в рамките на 5 секунди до 3 минути.


Това ръководство е за текущото програмиране на съдържанието на този продукт, има някакви промени и модификации на производителя без предизвестие!

Строго е забранено да копирате съдържанието на ръководството за инструкции за всяка друга цел без разрешение на компанията.
