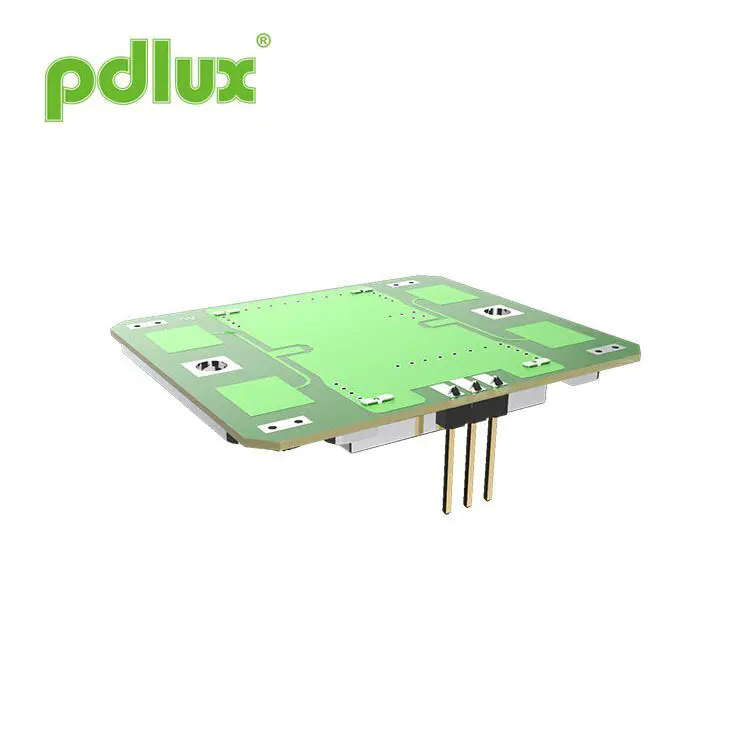

PD-V-S9-S X-Band доплеров микровълнов сензор за сензор с изход на ПИН
Компактен и персонализиран, PD-V9-S X-лентовия доплеров микровълнов сензор сензор се сензор се изгражда за интеграция във вашите усъвършенствани сензорни продукти. PD-V9-S е миниатюризиран X-лентов доплеров радарен модул с изход на ПИН, идеален за разработчици и системни интегратори. Той подкрепя персонализирането на регионалната честота и разполага с структура за сензор с двойно равнина-Broad H-равнина за широко покритие и фокусирана електронна равнина за прецизно откриване. Сензорът работи ефективно в режим на PWM с ниска мощност, което го прави подходящ за системи, управлявани от батерия или вграждане. Приложенията включват интелигентно осветление, усещане за скорост, контрол на достъпа и откриване на IoT движение. Предлагат се персонализирани услуги за разработка и OEM/ODM.
Модел:PD-V9-S
Изпратете запитване

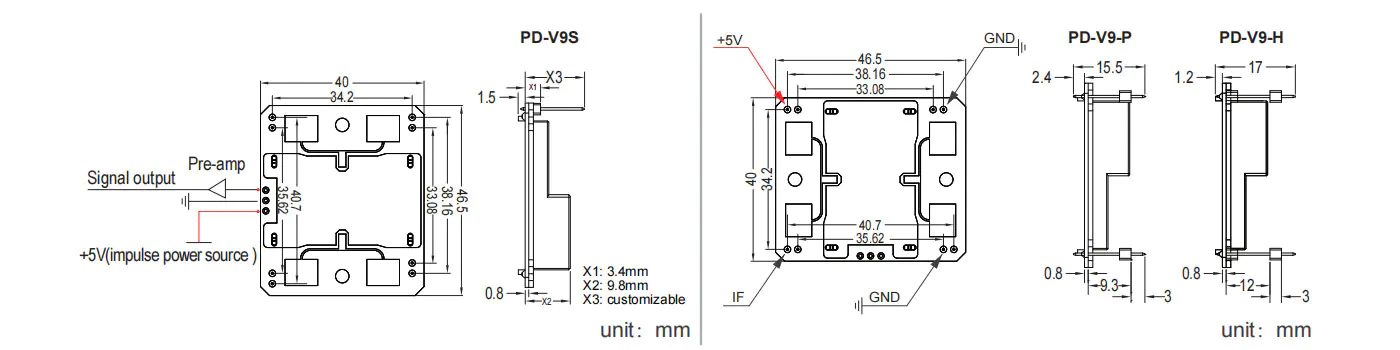

Размер
Характеристики
- Настройка на честотата: 10.525-10.587GHz
- включително пластирна антена
- DRO: Диелектричен резонатор осцилато
- Изтичане на нисък постоянен ток
- малък размер
- Съответствие на ROHS
Спецификации
| Артикул | Спецификации | |
| Настройка на честотата | 10.525-10.587GHz (персонализиран според различни изисквания) | |
| Условие | TA = +25 C ， вино = +5 VDC | |
| Работно напрежение | +5.0 ± 0.5 VDC | |
| Работен ток | <32 Ти тип. | |
| Изходна мощност | 20 MW (13 dBm) E.I.R.P. typ. | |
| Стабилност на честотата | ± 5 MHz Max. (TA: -30 до +55 C) | |
| Чувствителност към загуба на възвръщаемост | -90 DBC Typ. | |
| Втора хармонична емисия | -40 DBM обхват | |
| Антенова лъчева широчина (-3 dB) | E-равнина | 36 градуса ном. (Оретичният пълен ъгъл от 72 градуса) |
| H-равнина | 72 градус ном. (Оретичният пълен ъгъл от 144 градуса) | |
| RF интерфейс | Патч антена | |
| Температурен диапазон | -30 до +55 C (стандартен обхват на употреба), -40 до +80 C (максимален диапазон на използване) | |
| Регламент за съответствие | ETS 300 440 | |

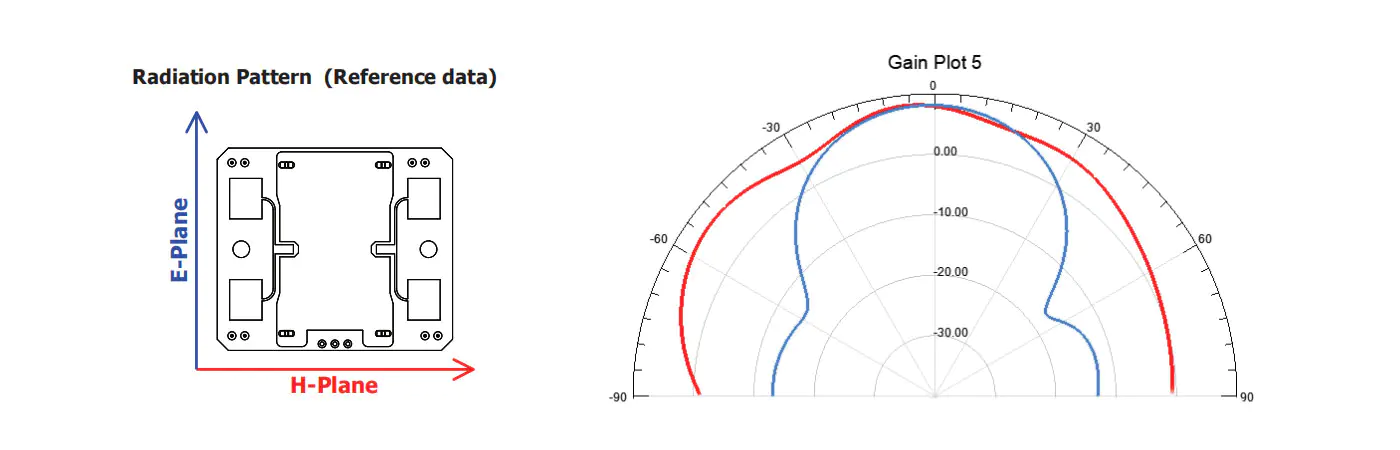

Радиационен модел
Кратко въведение

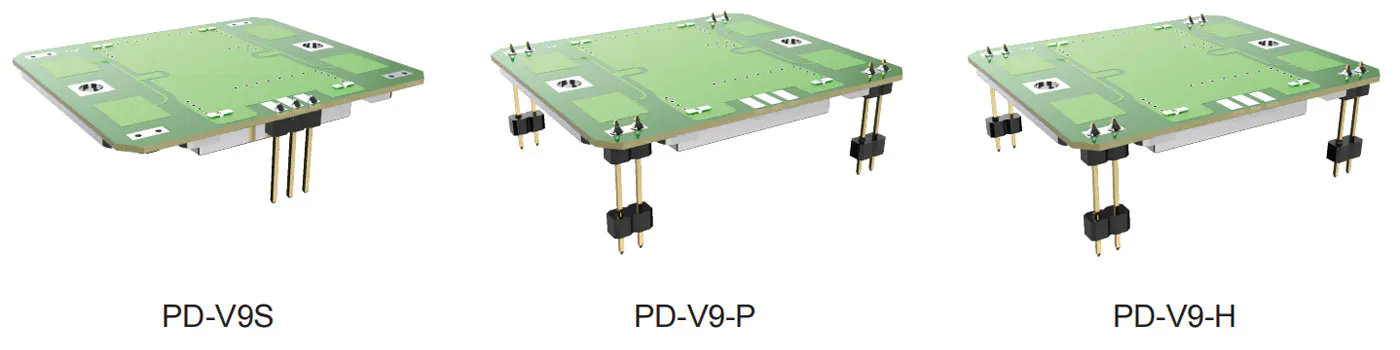

Сензорът за яркост от серията PD-V9 работи в X-лентата. Работната честота е в честотния диапазон от 10.525GHz до 10.687GHz. Потребителите трябва да правят покупки въз основа на персонализиране според честотните разпоредби на страната, в която се намира. Например 10.525GHz, 1 0.587GHz, 10.687GHz. Сензорите от серията PD-V9 се използват широко в продуктите за сигурност и наблюдение на продуктите, автоматични сензори за врати, мобилни сензорни светлини, IoT сензори, сензори за скорост и различни мобилни сензорни продукти.
Сензорът има H-равнина с голям ъгъл и откриване на малък ъгъл. Потребителите могат да фиксират сензора под различни ъгли, ако е необходимо по време на употреба. Сякаш потребителите искат работният ток на сензора да е възможно най -малък, можете да зададете режима на захранване на режима на сензора в PWM (работен цикъл), който може ефективно да намали работния ток.
Възможни проблеми, с които се срещат
Когато потребителите срещат следните проблеми, докато използват или директно замяна на оригиналния сензор.
1. Първа употреба:
Когато използвате PD-V9-S X-лентовия доплеров микровълнов модул за микровълнов сензор с изход на ПИН за първи път и да срещнете висока чувствителност или недостатъчна чувствителност, първо трябва да проверите състоянието на настройката на усилването на веригата за усилване. И дали методът на изчисление, използван от MCU за обработка на сигнали, е подходящ. Най -общо казано, лесно е да се намери решение.
2. Възможни проблеми, които могат да възникнат при директно подмяна на използваните предварително сензори:
При директно подмяна на използваните предварително сензори, може да има и проблеми с висока чувствителност и ниска чувствителност, които могат лесно да бъдат разрешени. Просто увеличаването на веригата за усилване или намаляването на усилването на веригата за усилване е достатъчно. Няма нужда да се вземат предвид алгоритъма за обработка на сигнала на MCU.
Помогнете, че начинаещите може да се нуждаят, когато използват:
Ако срещнете трудности, докато използвате сензорите от серията PD-V9 и се нуждаете от помощ. Можете да се свържете с нас по имейл. Най -общо казано, отговорите могат да бъдат получени.
Въведение на продукта:
Въвеждането на продукта може да бъде модифицирано и подобрено от PDLUX по всяко време, когато е необходимо. Не е задължително всички да бъдат уведомени своевременно.
