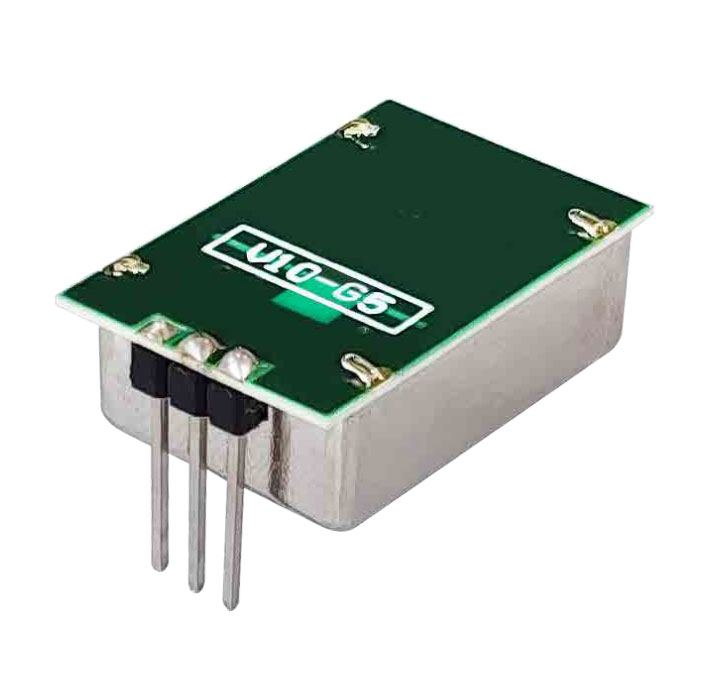

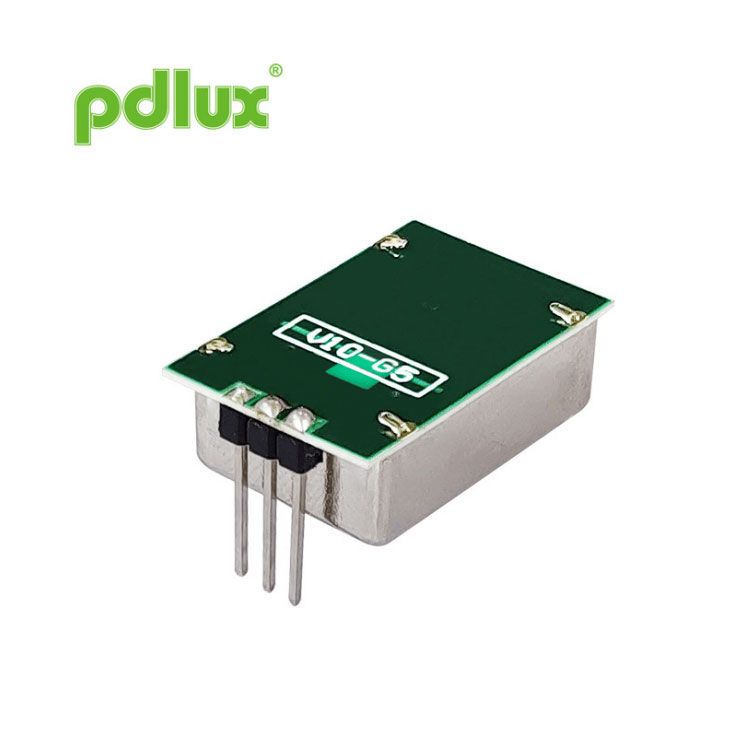

PD-V10-G5 Миниатюрен X-Band микровълнов трансивър детектор за движение
Произведени вътрешно във фабриката на Pdlux в Китай, ние сме признат производител и доставчик на PD-V10-G5 миниатюрен X-Band микровълнов трансивър детектор на движение, който щателно следи всяка стъпка от производството, за да гарантира качество и ясно ценообразуване, предоставяйки на нашите клиенти рентабилни решения.
Изпратете запитване
Устройството, поставено в метална кутия, разполага със стабилизиран осцилатор с диелектричен резонатор, който осигурява стабилен работа в широк температурен диапазон в CW или импулсен режим с нисък работен цикъл и интегриран хомодинен приемник за повишена чувствителност и надеждност.
Това семейство модули се предлага с +5v или +3v захранващо напрежение.
Основният принцип на работа се състои в откриване на честотното изместване между предаван и приет сигнал
отразен обратно от движещ се обект в зрителното поле на модула.
Устройството произвежда изходен сигнал с ниско ниво, който може да бъде усилен и обработен, за да осигури звукова или визуална аларма
сигнал и използва евтини производствени техники за повърхностен монтаж, които са доказани на място като здрави и
надежден.
| Част NO. | държава | Честота | Коментари |
| PD-V10-501 | Великобритания | 10,587 GHz (5V) | |
| PD-V10-502 | САЩ | 10,525 GHz (5V) | FCC-ID |
| PD-V10-502 | Белгия, Холандия, Италия | 10,525 GHz (5V) | Отговаря на директивата RED |
| PD-V10-301 | Великобритания | 10,587 GHz (3V) | |
| PD-V10-302 | Белгия, Холандия, Италия | 10,525 GHz (3V) | Отговаря на директивата RED |
| Честота | Вижте таблицата отгоре |
| Изходна мощност (мин.) | 5 dBm EIRP |
| Работно напрежение | +5 V ± 0,25 V +3 V ± 0,15 V |
| Работен ток (CW) | 25mA (макс.) 20mA (тип.) |
| Хармонични емисии | <-30dBm |
| Среден ток (5% DC) | 1 mA тип. |
| Широчина на импулса (мин.) | 5 µсек |
| Работен цикъл (мин.) | 1% |
| Честота на повторение на импулса | 2-4 KHz |
| Чувствителност (за съотношение S/N 10 dB) | -84 dBm |
| Шум (измерен в честотна лента от 3Hz до 80Hz) | < 30 µV |
| печалба | 5 dBi |

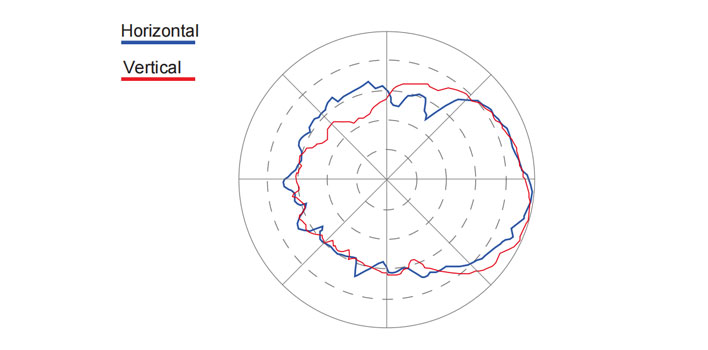

| -3 dB ширина на лъча | |
| E Самолет | 50° |
| H равнина | 60° |
| Тегло | 4 гр |

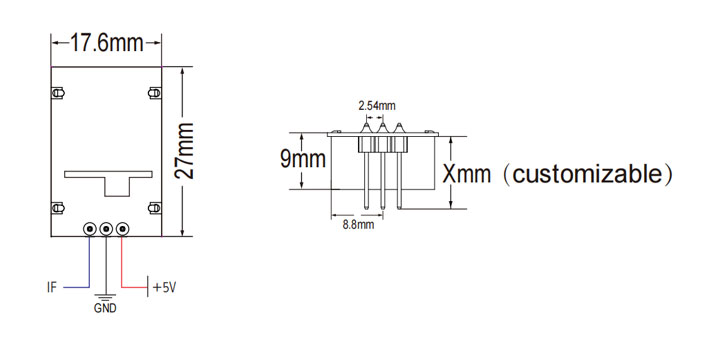

| Конектори за щифтове | 2,54 mm разстояние X3 |
| Съвместим с RoHS | |
| Мощност/Темп. Коефициент (над работния температурен диапазон) | 3 dB |
| Честота/Темп. Коефициент (над работния температурен диапазон) | 6,5 MHz |
| Работна температура | -20°C до +70°C |
Силата на изхода на сензора （обхват на откриване） зависи от съотношението сигнал/шум. По-висока или по-ниска от номиналната работна температура, сензорът също може да работи, но производителността ще бъде намалена. За да избегнете повреда на устройствата, трябва да внимавате при боравене. Правилно електростатично разреждане (ESD) трябва да се спазват предпазните мерки на всички етапи на съхранение, манипулиране, сглобяване и тестване.
