PDLUX пуска обновени PD-V9H/PD-V9P/PD-V9S X-Band доплерови сензорни модули, персонализирана версия без щифтове по избор

Ningbo PDLUX Electronic Technology официално пуска усъвършенствани PD-V9 X-band доплерови радарни сензори, включително PD-V9H, PD-V9P и PD-V9S. Отличаваща се с разнообразни оформления на щифтове и две основни честотни опции заедно с опционална персонализация без щифтове, серията задоволява разнообразните изисквания за оформление на печатни платки от световни производители на електроника.

Разграничаване на ядрото: Разположение на щифта и избор на честота

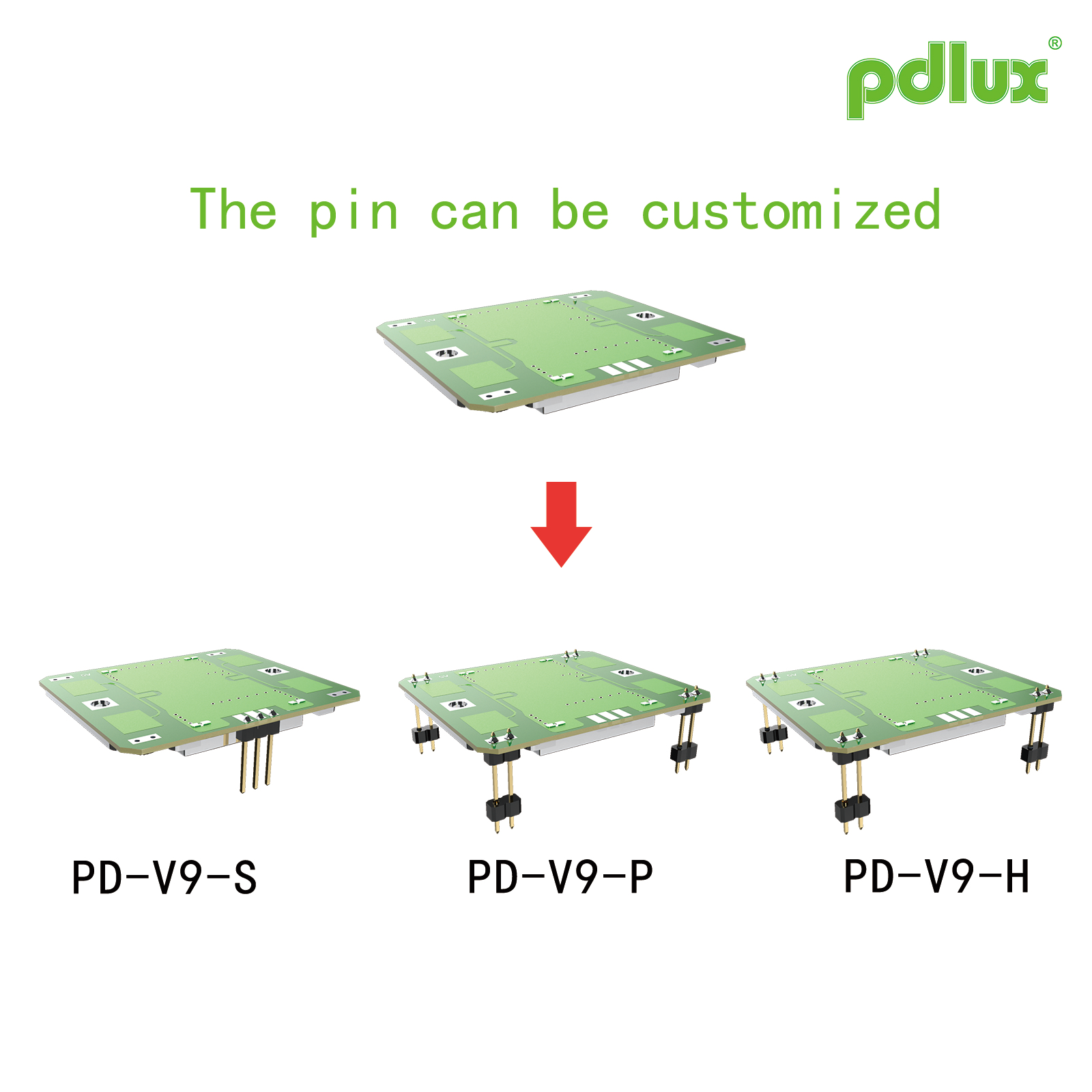

И трите модела разполагат с една и съща схема, антена и електрическо представяне, с разлики само в стъпката на щифта и работната честота, за да отговарят на регионалните радиостандарти:

· PD-V9H:10.587GHz±10MHz (стандартна честота на ЕС), X1=3.4mm, X2=9.8mm разстояние между щифтовете за общ дизайн на печатни платки в Европа и Америка

· PD-V9P:10.525GHz±20MHz (световна универсална честота), компактни X1=3mm, X2=8.9mm щифтове за спестяване на печатни платки

· PD-V9S:10.525GHz±20MHz, стандартно 3.4/9.8mm щифтово оформление за директна подмяна на стари сензори

Персонализирана опция:Голи модули без щифтове за SMD монтаж се предлагат при поискване; Размерът X3 може да бъде персонализиран според спецификациите на клиента.

Унифицирани превъзходни спецификации за всички серии PD-V9

Създаден с DRO диелектричен резонаторен осцилатор и интегрирана антена, цялата гама споделя последователни спецификации:

· Захранващо напрежение: DC5V±0.5V, типичен ток под 32mA; Поддържа се режим на мощност PWM за ултра ниска консумация на енергия

· Типичен EIRP: 13dBm(20mW), чувствителност на приемане -90dBc, втори хармоник ≤-40dBm

· Работна температура: -30℃~+55℃ нормален диапазон, разширен от -40℃ до +80℃

· Ъгъл на лъча: 36° E-равнина, 72° Н-равнина; наличен гъвкав монтажен ъгъл

· RoHS сертифициран и съвместим с ETS 300 440 за одобрение на глобалния пазар

Широки сценарии за приложение

Идеален за автоматични врати, светлини със сензор за движение, аларми за сигурност, IoT сензори за присъствие и оборудване за откриване на скорост. Когато подменят стари радарни модули, потребителите трябва само да настроят усилването на усилвателя, за да разрешат проблемите с чувствителността без ревизия на MCU кода, което значително намалява разходите за разработка.
