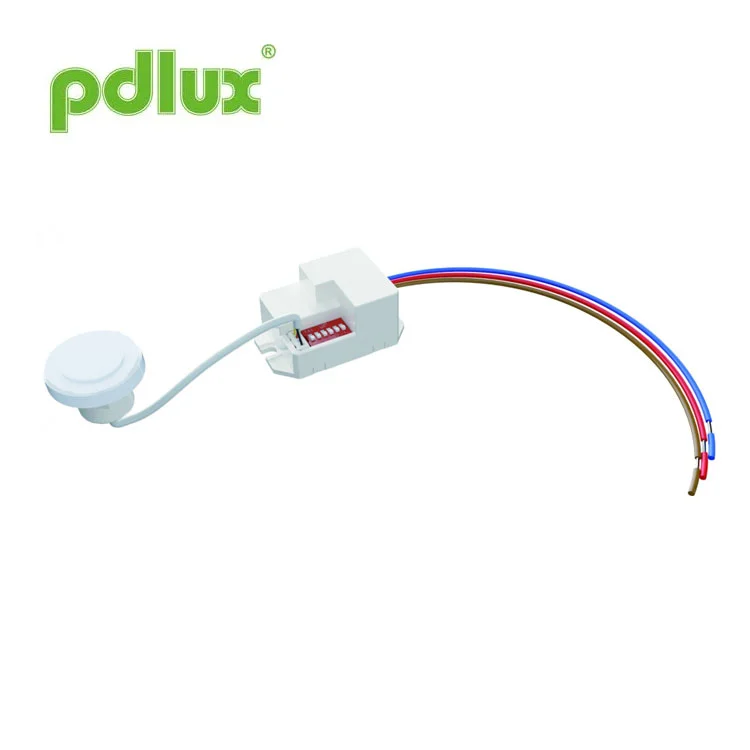

Нов микровълнов сензор с кръгла глава 5,8 GHz за тесни коридори и стълби
Модел:PD-MB15F
Изпратете запитване

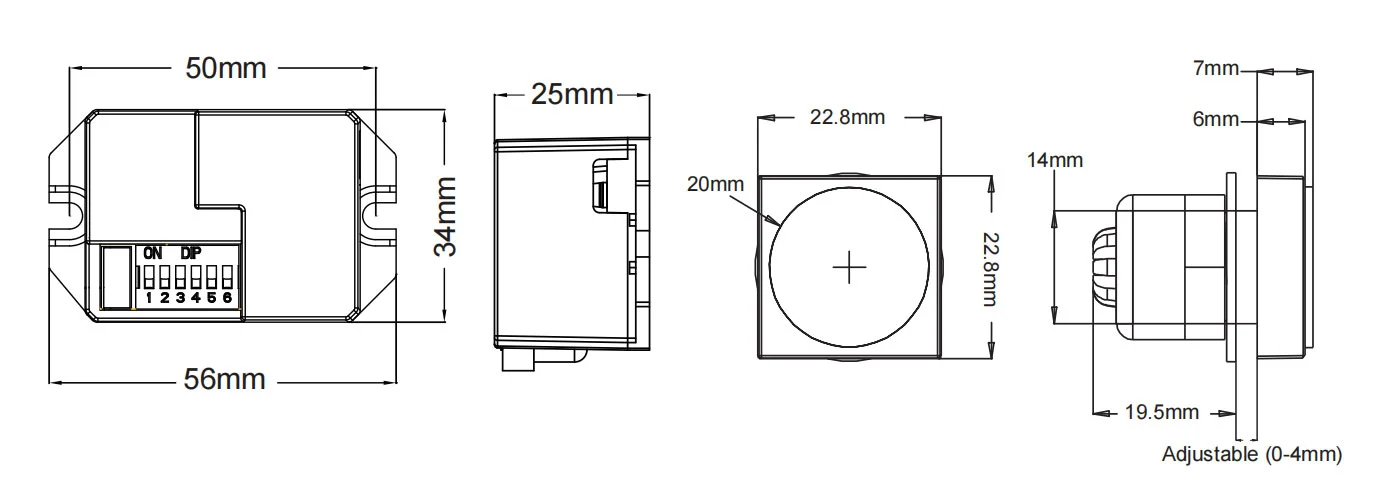

Размер на продукта
Резюме
Това е цифров микровълнов сензор с висока прецизност, чийто обхват на откриване е 360° и работна честота е 5,8 GHz. Базира се на принципа на Доплер, който интегрира излъчването и приемането. Той приема MCU (Micro Control Unit), което значително увеличава неговата прецизност и намалява честотата на грешките му. Той е деликатен на външен вид и компактен по структура. Може да бъде независимо свързан към товарите или лесно да се монтира вътре в осветителните тела с абажур изработени от стъкло или пластмаса. Той се прилага широко в коридора, тоалетната, асансьора, домакинството или други обществени зони за защита на сигурността или пестене на енергия.
Характеристики
1. Вреди без радиация: мощността на предавателя е по-ниска от 0,2 mW, което не уврежда човешкото тяло.
2. Силна способност против смущения, може да работи в температурния диапазон от -15 ℃ -+70 ℃.
3. Честотата е постоянна и честотното отклонение няма да се появи в честотния диапазон.

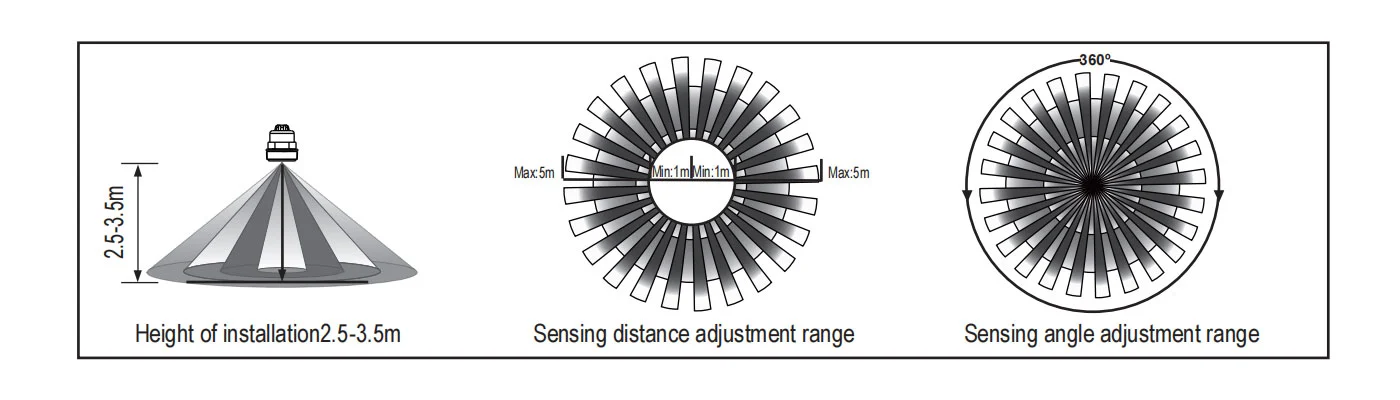

Сензорна информация

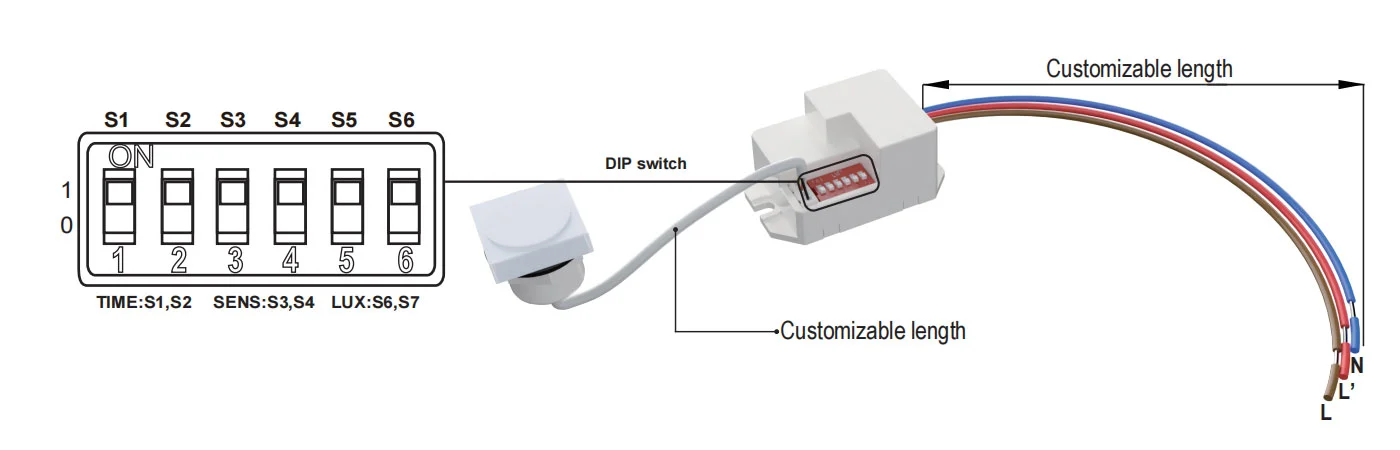

Начин на настройка: DIP превключвател
Спецификации
=| Източник на захранване | 220-240VAC |
| Честота на мощността | 50Hz |
| HF система | 5.8GHz（Централна честота）CW електрическа вълна, ISM лента |
| Номинален товар | 800W Макс.волфрам 200W Макс.флуоресцентни и LED |
| Ниво на защита | IP20, Клас II |
| Монтаж сед | на закрито, монтаж на таван |
| Мощност на предаване | <0,2mW |
| Ъгъл на откриване | 360° |
| Обхват на откриване | 1m-2m-4m-5m (радиуси) (регулируеми) |
| Настройка на времето | 8sec-3min-10min-15min, (регулируема) |
| Контрол на светлината | 10LUX-50LUX- >2000LUX, (регулируем |
| Консумирана мощност | прибл.0,5W |
| Работна температура | -15°C~+70°C |

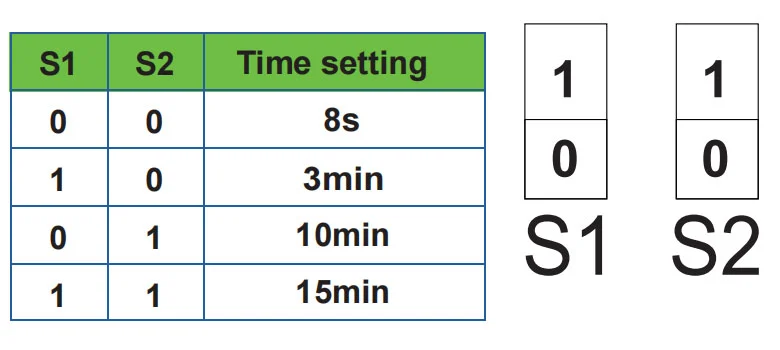

Настройка на времето S1 S2
Може да се определи като 8 секунди до 15 минути. Всяко движение, открито преди изтичането на това време, ще рестартира таймера. Препоръчително е да изберете най-краткото време за регулиране на обхвата на откриване и за извършване на теста за ходене. За да поставите превключвателя на ON е „1“, на OFF е „0“.
Това е главно за регулиране на времето на забавяне от момента на откриване на сигнала и автоматично включване на светлината до автоматично изключване на светлината. Можете да определите времето на забавяне според вашите практически нужди. Но е по-добре да намалите времето на забавяне в името на пестенето на енергия, тъй като микровълновият сензор има функцията на непрекъснато отчитане, т.е. всяко движение, открито преди изтичането на времето на забавяне, ще рестартира таймера и светлината ще продължи да свети само ако има човек в обхвата на откриване.

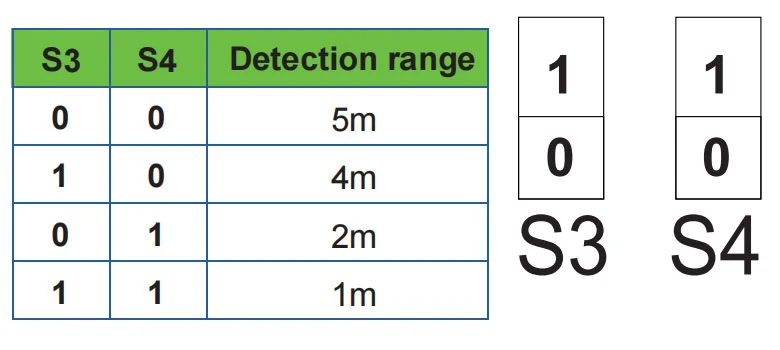

Настройка на обхвата на детекция (чувствителност) S3 S4
Обхватът на откриване е терминът, използван за описване на радиусите на приблизително кръгло отливане върху земята, когато е инсталирано на височина 3 m. За да поставите превключвателя на ON е „1“, на OFF е „0“.
Забележка: когато използвате този продукт, моля, регулирайте чувствителността (диапазон на откриване) на подходяща стойност, но максималната, за да избегнете необичайна реакция, причинена от лесното откриване на грешно движение от духащи листа и завеси, малки животни или смущения на електрическата мрежа и електрическо оборудване. Всичко посочено по-горе ще доведе до реакция на грешка. Когато продуктът не работи нормално, опитайте да намалите чувствителността по подходящ начин и след това го тествайте. Човешкото движение ще доведе до индукция на сензора, така че когато сте под тестването на функцията, моля, напуснете областта на индукция и не правете движение, за да предотвратите непрекъснатата работа на сензора.

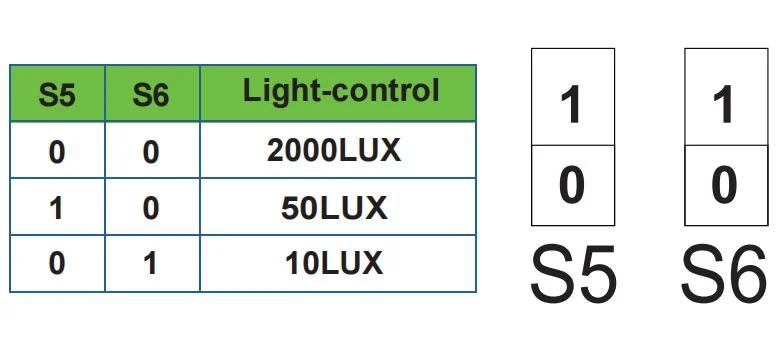

Настройка за управление на светлината S5 S6
Може да се определи в диапазона от 10~>2000 LUX. до задайте превключвателя на ON е “1”, на OFF е “0”.
Това ръководство е за текущото програмиране на съдържанието на този продукт, има всякакви промени и модификации на производителя без предупреждение!
Строго е забранено копирането на съдържанието на ръководството с инструкции за каквато и да е друга цел без разрешението на компанията
| Грешка | Причина за повреда | Решение |
| Товарът не работи. | Светлинното осветление е настроено неправилно. | Регулирайте настройката на товара. |
| Товарът е счупен. | Променете товара. | |
| Захранването е изключено. | Включете захранването. | |
| Товарът работи през цялото време. | В района на засичане има непрекъснат сигнал. | Проверете настройките на зона на откриване. |
| Натоварването работи, когато има не е открит сигнал за движение. | Лампата не е монтирана добре, така че сензорът не работи откриват надеждни сигнали. | Регулирайте отново мястото на инсталиране. |
| Сигналът за движение се открива от сензора (движение зад стената, движението на малки предмети и др.) | Проверете настройките на зоната за откриване. | |
| Товарът не работи, когато има открит сигнал за движение. | Скоростта на движение е твърде висока или определената зона за откриване е твърде малка. | Проверете настройките на зоната за откриване. |
Внимание! Следните ситуации ще доведат до реакция при грешка.
1. Инсталирането върху люлеещия се обект ще доведе до реакция на грешка.
2. Разклащащата се завеса, издухана от вятъра, ще доведе до реакция на грешка. Моля, изберете подходящото място за инсталиране.
3. Инсталирането на място, където трафикът е натоварен, ще доведе до реакция при грешка.
4. Искрите, произведени от някое оборудване наблизо, ще доведат до реакция на грешка.
● Моля, потвърдете с предварителна инсталация.
● От съображения за безопасност, моля, изключете захранването преди операции по инсталиране и демонтаж.
● Всякакви загуби, причинени от неправилна експлоатация, производителят не поема отговорност.
