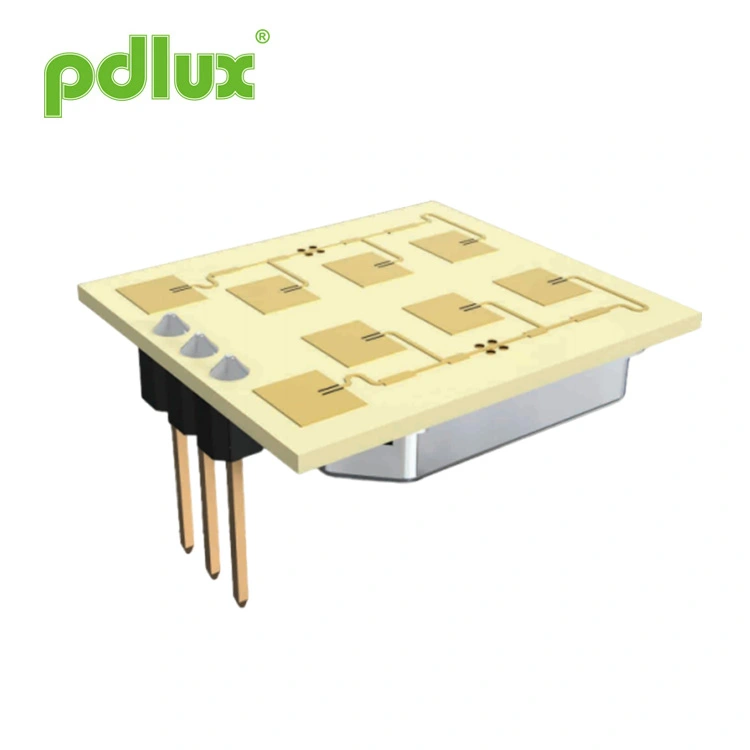

Радарен модул за сигурност с милиметрови вълни 24 GHz
Pdlux suplies quality Millimeter-Wave 24GHz Security Radar Module made in China. Това е K-диапазон с тесен ъгъл, високоефективен вълнов сензор, предназначен за безконтактно активиране с ръчна вълна, откриване на нарушители и автоматично управление на вратата. With an advanced amplifier circuit and MCU algorithm, it supports versatile application functions such as hands-free switches and entry systems. Сензорът осигурява надеждно, фокусирано откриване, като същевременно отговаря на международните стандарти, включително EN 300440, FCC част 15.249, RED, RoHS и REACH, като гарантира безопасност и екологична отговорност за различни нужди за сигурност и автоматизация.
Модел:PD-V18-A
Изпратете запитване
PD-V18-A 24,125 GHz микровълнов сензор за движение
Приложение
Безконтактен сензор за вълна на ръката
Тесен ъгъл с висока производителност
Откриване на натрапник
Безконтактен сензор за вълна на ръката
Тесен ъгъл с висока производителност
Откриване на натрапник
PD-V18-A е K-лента (24,125GHz) вълна с тесен ъгъл с висока производителност
сензор. С алгоритъма на веригата на усилвателя и MCU, приложение
могат да се произвеждат продукти с различни функции.
Например: използва се за ръчно размахване на безконтактна индукционна автоматика
врати, ръчно махащи безконтактни индукционни превключватели и други приложения
продукти.
Съгласно EN 300440-V2.1.1、EN 62479：2010
RED директива - 2014/53/ЕС
Съгласно FCC част 15.249
Съгласно EN 62321, ROHS директива - 2011/65/EU
Съгласно директива REACH - 1907/2006/EC
RED директива - 2014/53/ЕС
Съгласно FCC част 15.249
Съгласно EN 62321, ROHS директива - 2011/65/EU
Съгласно директива REACH - 1907/2006/EC

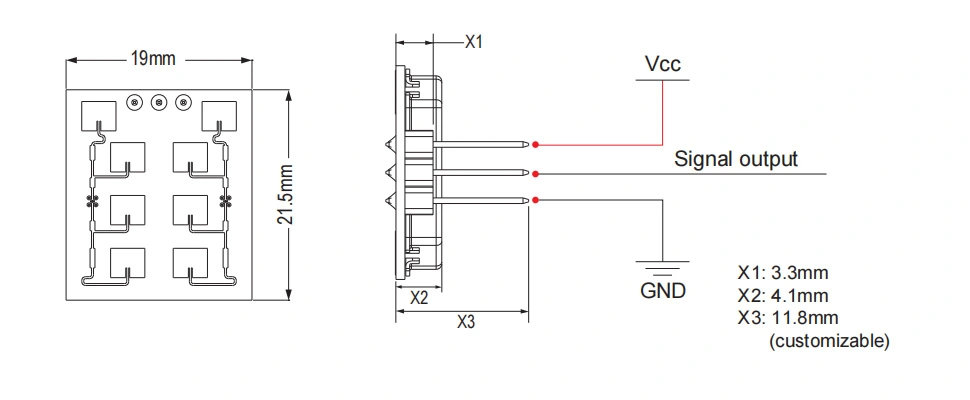

Размер на продуктите
Технически параметри
| Параметър | Бележки | Мин | Тип | Макс | единици |
| Захранващо напрежение | Vcc | 3.0 | 5.0 | 5.25 | V |
| Текуща консумация | lcc | 20 | 30 | 35 | mA |
| Режим на работа | Захранван от PWM, той може да контролира работния ток при 3-15mA | ||||
| Ширина на импулса | Tpulse | 10 | μs | ||
| Работна температура | Топ | -30~+65 | ℃ | ||
| Температура на съхранение | Tstg | -10 | +60 | ℃ | |
| Стабилно време |
|
<5 |
|
μсек | |
| Шум | 3.5 | 4.5 | 4.5 | mVrms | |
| Настройка на честотата | f | 24.000 | 24.125 | 24.250 | GHz |
| Излъчена мощност (EIRP) | Нацупете се | <2,0 | <2,5 | <3,0 | mW |
| Влажност на околната среда за съхранение | 45%~65% | RH | |||
ПРЕДУПРЕЖДЕНИЕ: Действителният обхват на откриване е свързан с усилването на сигнала на веригата, цялостното оформление на PCBA и прага на MCU.
Забележка 1: Излъчените емисии са проектирани да отговарят на правилата на FCC и CE.
Бележка 2: Силата на получения сигнал (RSS) се измерва при обща загуба на 1 път на пътя от 70 dB.
Забележка 3: Напреженията на шума се измерват от 10Hz до 100Hz на изходния порт, вътре в безехова камера.
Бележка 4: Препоръчва се импулсна работа
