Доплеров радарен сензор

Доплеровият радарен сензор може да проникне в стъклото, пластмасата и дървесината, като по този начин сензорът за микровълнова печка може да бъде монтиран вътре в сянката, изработена от определена дебелина на стъкло, пластмаса или дърво. Например, приложението в осветление, само ако осъществявате връзка, както е показано по-долу, можете ли да промените общите осветителни тела в автоматично сензорни осветителни тела.

Модел:PD-MV1018A

Изпратете запитване

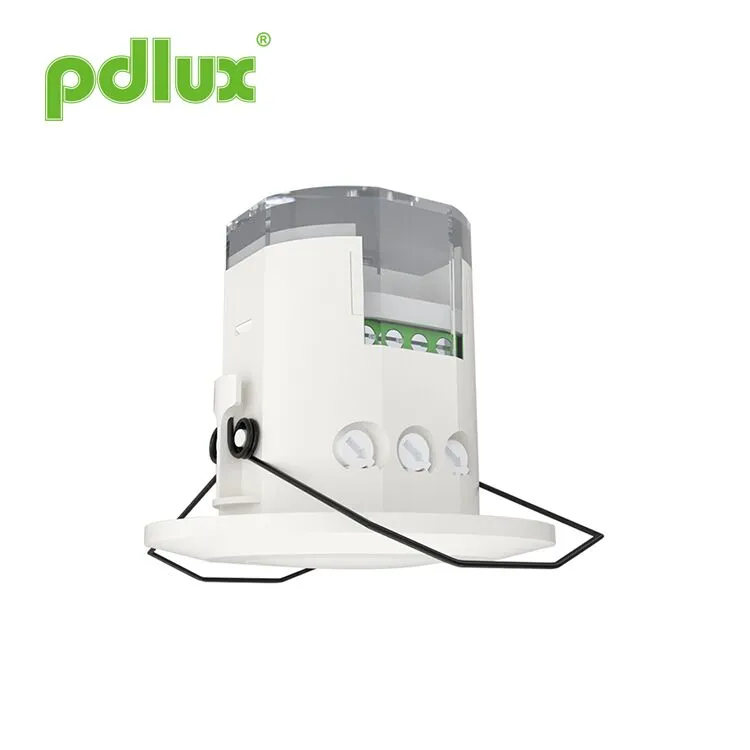

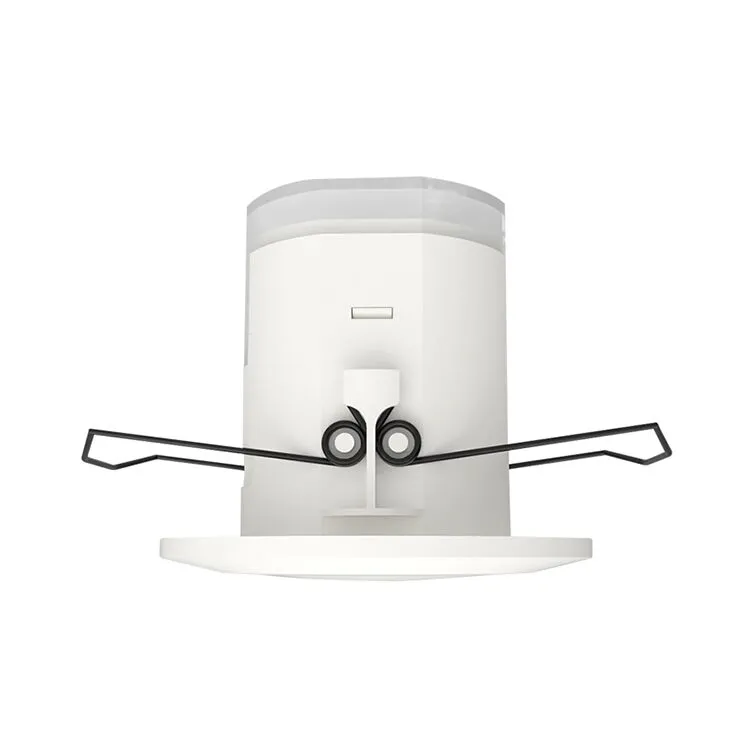

Доплеров радарен сензор

Резюме
Това е HI-точен цифров микровълнов сензор, чийто диапазон на откриване е 360 °, а работна честота е 5.8GHz. Той се основава на принципа на доплер, който интегрира излъчването и получаването. Той приема MCU (Micro Control Unit), който значително увеличава точността му и намалява скоростта на повреда си. Той е деликатен на външен вид и компактен по структура. Той може да бъде свързан независимо с натоварванията или лесно да се монтира вътре в осветлението с абажур, изработен от стъкло или пластмаса. Той се прилага широко в прохода, тоалетната, асансьора, домакинството или други обществени зони за защита на сигурността или икономия на енергия. Той се прилага за няколко технически патента и е идеалният избор за вашия интелигентен живот.

Характеристики
1. Вреда на радиация на не-радиация: мощността на предавателя е по-ниска от 0,3MW, което не вреди за човешкото тяло.
2.Разрелируемо и стабилно изпълнение: Прилага RC филтриране и цифрово филтриране при цифрова обработка. Той също така използва технологията Digital Zero Trigger, тоест в нула точка тя ще бъде автоматично свързана или автоматично-дисконирана. Той използва релето с висока мощност Tyco, за да контролира изхода, което гарантира надеждната му производителност. Той приема чип за управление на мощността, за да гарантира стабилната си ефективност в 100-240VAC.

Спецификации

Източник на захранване: 100-240VAC
Честота на мощността: 50/60Hz
Номинално натоварване: 1600W Max.Tungsten (220-240VAC)
400W Max.Fluorescent & LED (220-240VAC)
1000W Max.Tungsten (100-130VAC)
250W Max.Fluorescent & LED (100-130VAC)
Мощност на предаване: <0,2MW
Работна температура: -15 ° C ~+70 ° C.

Ниво на защита: IP20, клас II
Настройка на времето: 8 сек до 12 минути (регулируемо)
Ъгъл на откриване: 360 °
Диапазон на откриване: 2-10m (радиуси.) (Регулируем)
Light-Wtrol: 2-2000lux (регулируем)
Инсталация SIT: на закрито, монтаж на тавана
HF система: 5.8GHz CW Electric Wave, ISM лента

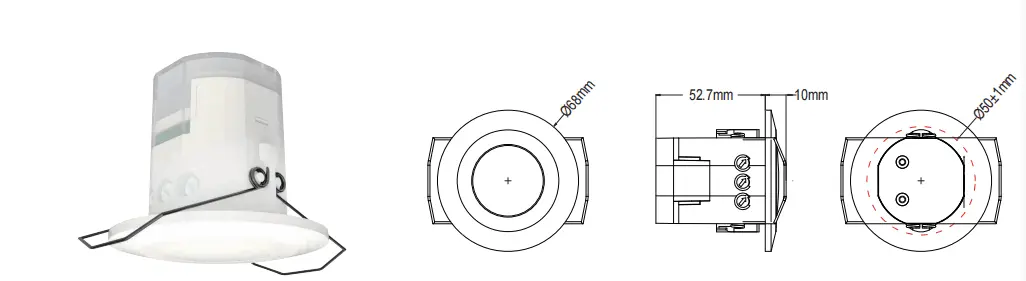

Информация за сензор

Приложения
Микровълновата може да проникне в стъклото, пластмасата и дървото, като по този начин сензорът за микровълнова печка може да бъде монтиран вътре в сянката, изработена от определена дебелина на стъкло, пластмаса или дърво. Например, приложението в осветление, само ако осъществявате връзка, както е показано по-долу, можете ли да промените общите осветителни тела в автоматично сензорни осветителни тела.

Можете да инсталирате един или повече вътре в тавана или пода, за да контролирате целия проход.
Приятелски напомняне: Когато инсталирате две или повече микровълни заедно, от вас се изисква да държите 4 метра един от друг, в противен случай смущения между тях ще доведат до реакция на грешка.

Задаване на начин първи: Потенциометър

Настройка на обхвата на откриване (чувствителност)
	Диапазонът на откриване е терминът, използван за преодоляване на радиусите на грубо кръга, летящ върху земята, когато е инсталиран на височина 2,5 m. За да завъртите копчето напълно обратно на часовниковата стрелка, е тематичният диапазон, напълно по посока на часовниковата стрелка е максималният.
ЗАБЕЛЕЖКА: Горният диапазон на откриване се получава в случай на човек, който е между 1,6 м ~ 1,7 м висок със средна фигура и се движи със скорост 1,0 ~ 1,5 м/сек. Ако ръстът, фигурата и скоростта на движение на човека, диапазонът на откриване също ще се промени. ЗАБЕЛЕЖКА: Когато използвате този продукт, моля, коригирайте чувствителността (диапазон на откриване) на подходяща стойност, но максимумът, за да избегнете ненормалната реакция, причинена от лесното откриване на грешно движение от издухващите листа и завеси, малки животни или смущения в електрическата мрежа и електрическото оборудване. Всичко споменато по -горе ще доведе до реакцията на грешка. Когато продуктът не работи нормално, моля, опитайте се да понижите по подходящ начин чувствителността и след това го тествайте. Движението на човека ще причини индукция на сензора, така че когато сте под функцията, моля, оставете индукционния регион и не прави движение, за да предотврати непрекъснатата работа на сензора. Приятелски напомняне: Когато инсталирате две или повече микровълни заедно, от вас се изисква да държите 4 метра един от друг, в противен случай смущения между тях ще доведат до реакция на грешка.
Настройка на времето
	Тя може да бъде дефинирана от 8 секунди (да се обърне напълно обратно на часовниковата стрелка) до 12 минути (завъртете напълно по посока на часовниковата стрелка). Всяко движение, открито преди изтичане на това време, ще стартира отново таймера. Той се препоръчва да изберете най -краткото време за коригиране на обхвата на откриване и за извършване на теста за разходка.
ЗАБЕЛЕЖКА: Когато светлината бъде изключена автоматично, ще отнеме 1 секунда, преди сензорът да е готов да открие друго движение, тоест само сигнал, открит 1 секунди по-късно, светлината може да бъде автоматично включена. Той е главно за регулиране на времето за забавяне от момента, в който сигналът е открит и лек автоматично до светлинното автоматично изключване. Можете да определите времето за забавяне до вашата практическа нужда. Но по-добре да намалите времето за закъснение в името на икономия на енергия, тъй като сензорът за микровълнова фурна има функцията на непрекъснато усещане, тоест всяко движение, открито преди изтичането на закъснение, ще започне отново таймера и светлината ще продължи само ако има човек в обхвата на откриване.
Настройка на светлинен контрол
	Тя може да бъде дефинирана в диапазона от 2 ~ 2000 лукса. За да завъртите копчето напълно обратно на часовниковата стрелка е около 2 лукса, напълно по посока на часовниковата стрелка е около 2000 лукса. Когато регулирането на зоната на откриване и извършване на теста за разходка на дневна светлина, трябва да завъртите копчето напълно по посока на часовниковата стрелка.
Забележка: Моля, не регулирайте трите функционални копчета до излишък. Това е така, защото трите функционални копчета бяха свързани директно с компонентите, във всеки от трите компонента има малка запушалка, когато регулирате копчетата от началото до края, прекомерният завой ще повреди стопера ， и ще доведе до 360 ° нон-стоп завой. Ограничението на регулирането на обхвата е 270 °, моля, обърнете внимание на това.

Инсталация
Изключете захранването.
Поставете резбови тръби в захранващия кабел и контролната линия.
Свържете мощността и натоварването със сензора според диаграмата на връзката.
Превърнете копчетата в идеалните условия
(Моля, определете настройките съгласно горния начин на настройка една част, спомената.).

1 、 Инсталирането на люлеещия се обект ще доведе до реакция на грешка.
2 、 Разтърсната завеса, издухана от вятъра, ще доведе до реакция на грешка. Моля, изберете подходящото място за инсталиране.
3 、 Инсталирането, където трафикът е натоварен, ще доведе до реакция на грешка.
4 、 Искрите, произведени от някакво оборудване наблизо, ще доведат до реакция на грешка.

Грешка и решението

Грешка	Причина за отказ	Решение
Натоварването не работи.	Светлинното осветление е зададено неправилно.	Регулирайте настройката на товара.
	Натоварването е счупено.	Променете товара.
	Силата е изключена.	Включете захранването.
Натоварването работи непрекъснато.	В областта на откриването има непрекъснат сигнал.	Проверете настройките на зоната за откриване.
Натоварването работи, когато не е открит сигнал за движение.	Лампата не е инсталирана добре, така че сензорът не успява да открие надеждни сигнали.	Повторно нагласете мястото за инсталиране.
	Подвижният сигнал се открива от сензора (движение зад стената, движението на малки предмети и т.н.)	Проверете настройките на зоната за откриване.
Натоварването не работи, когато има открит сигнал за движение.	Скоростта на движение е твърде бърза или дефинираната зона за откриване е твърде малка.	Проверете настройките на зоната за откриване.

● Моля, потвърдете с префесионална инсталация.
● За целите на безопасността, моля, отрежете захранването преди операциите по инсталиране и отстраняване.
● Всякакви загуби, причинени от неправилна работа, производителят не предприема никаква отговорност.

Ние се ангажираме да насърчаваме качеството и надеждността на продукта, но всички електронни компоненти имат определени вероятности да станат неефективни, което ще доведе до някои проблеми. Когато проектираме, ние обърнахме внимание на излишните дизайни и приехме квотата за безопасност, за да избегнем проблеми.
Тази инструкция, без нашето разрешение, не трябва да се копира за други цели.
