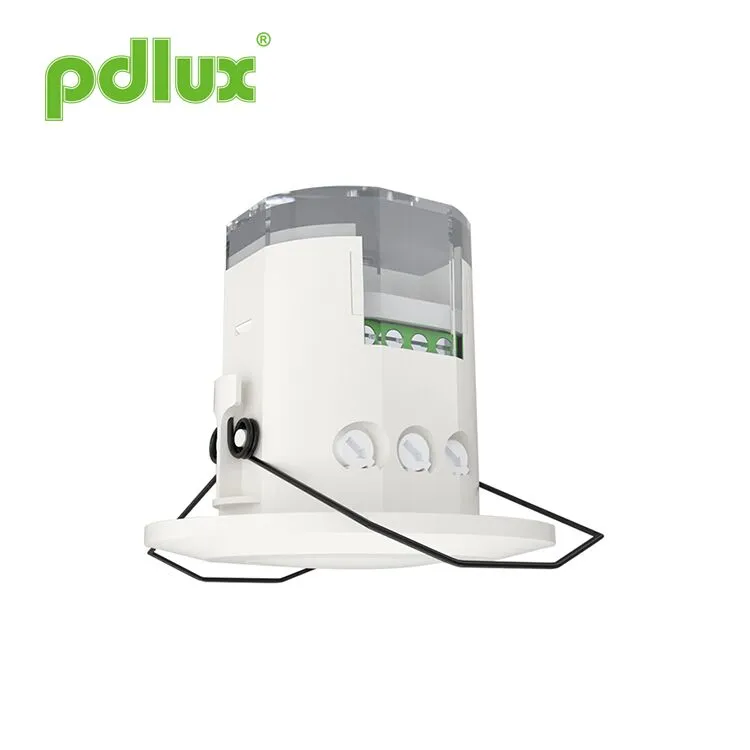

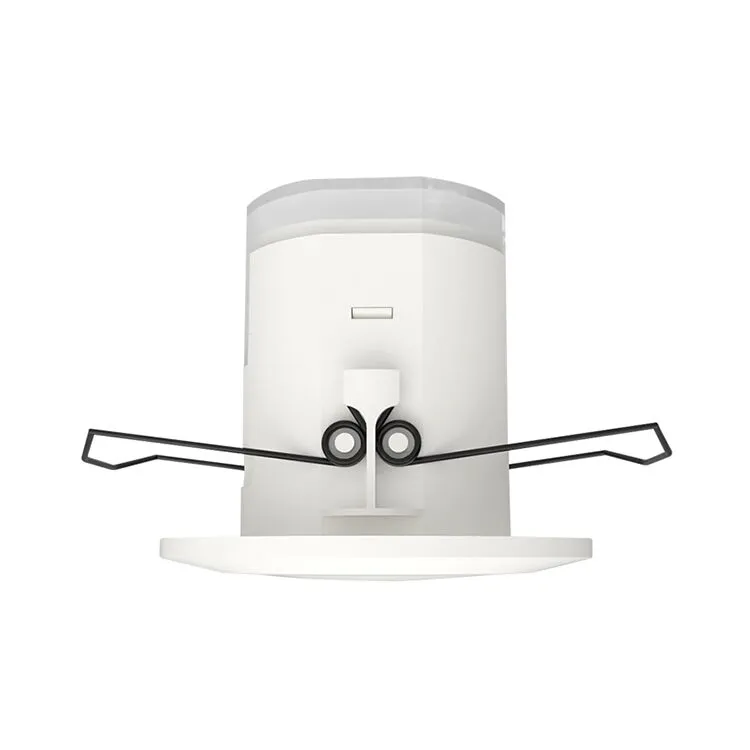

Доплеров радар Микровълнов сензор за движение

Доплеров радар Микровълнов сензор за движение се прилага широко в коридори, тоалетни, асансьори, домакинства или други обществени зони за защита на сигурността или пестене на енергия. Кандидатства за няколко технически патента и е идеалният избор за вашия интелигентен живот.

Модел:PD-MV1018B

Изпратете запитване

Доплеров радар Микровълнов сензор за движение

Резюме
Това е цифров микровълнов сензор с висока прецизност, чийто обхват на откриване е 360° и работна честота е 5,8 GHz. Базира се на принципа на Доплер, който интегрира излъчването и приемането. Той използва MCU (Micro Control Unit), което значително увеличава неговата прецизност и намалява честотата на грешките му. Той е деликатен на външен вид и компактен по структура. Може да бъде свързан самостоятелно към товарите или лесно да се монтира в осветителни тела с абажур от стъкло или пластмаса. Той се прилага широко в коридора, тоалетната, асансьора, домакинството или други обществени зони за защита на сигурността или пестене на енергия. Кандидатства за няколко технически патента и е идеалният избор за вашия интелигентен живот.

Характеристика
1. Вреди без радиация: мощността на предавателя е по-ниска от 0,3 mW, което не уврежда човешкото тяло.
2. Надеждна и стабилна производителност: прилага RC филтриране и цифрово филтриране при цифрова обработка. Той също така използва технологията за цифрово задействане на нулата, тоест при нулева точка ще бъде автоматично свързан или автоматично изключен. Той използва реле с висока мощност на Tyco за управление на изхода, което гарантира неговата надеждна работа. Той използва чип за управление на захранването, за да гарантира стабилна работа при 100-240VAC.

Спецификации

Източник на захранване: 100-240VAC
Честота на захранване: 50/60Hz
Номинален товар: 1100 W Макс.волфрам (220-240VAC)
550W Макс. флуоресцентни и LED (220-240VAC)
550W Макс.волфрам (100-130VAC)
275W Макс. флуоресцентни и LED (100-130VAC)
Мощност на предаване: <0.2mW
Работна температура: -15°C~+70°C
Степен на защита: IP20, Клас II
Настройка на времето: 8 секунди до 12 минути (регулируема)

Ъгъл на засичане: 360° (монтиране на таван),
180° (монтиране на стена)
Обхват на откриване: 2-10m (радиуси) (регулируем)、
(Таванна инсталация)
25m макс. (радиуси) (регулируем)
(Стенен монтаж)
Контрол на светлината: 2-2000LUX (регулируем)
Монтаж на място: на закрито, монтаж на таван
HF система: 5,8 GHz CW електрическа вълна, ISM обхват

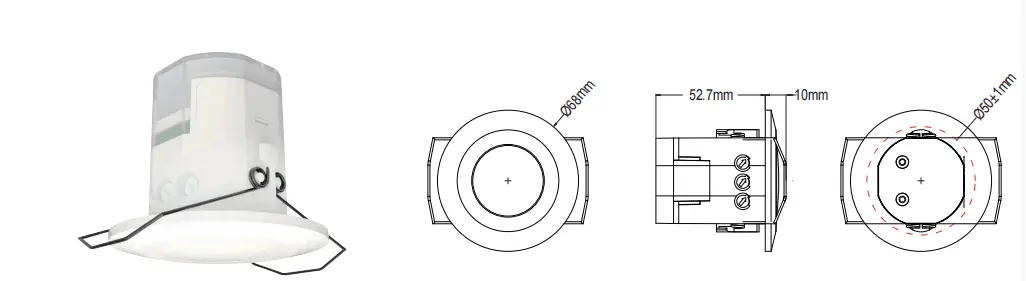

Сензорна информация

Приложения
Микровълновата фурна може да проникне през стъклото, пластмасата и дървото, като по този начин микровълновият сензор може да бъде монтиран вътре в сенника, изработен от определена дебелина стъкло, пластмаса или дърво. Например, приложението в осветителни тела, само ако направите връзка, както е показано по-долу, можете да промените общите осветителни тела в осветителни тела с автоматично разпознаване.

Можете да инсталирате един или повече в тавана или пода, за да контролирате целия проход.
Приятелско напомняне: когато инсталирате две или повече микровълнови печки заедно, от вас се изисква да спазвате 4 метра една от друга, в противен случай смущенията между тях ще доведат до грешка.

Първи начин за настройка: потенциометър

Настройка на обхвата на откриване (чувствителност)
	Обхватът на откриване е терминът, използван за описване на радиусите на грубо окръжната отливка върху земята, когато е инсталирана на височина 2,5 m. Завъртането на копчето докрай обратно на часовниковата стрелка е минималният диапазон, докрай по посока на часовниковата стрелка е максималният.
Забележка:горният обхват на откриване се получава в случай на човек, който е висок между 1,6m~1,7m със средна фигура и се движи със скорост от 1,0~1,5m/sec. ако ръстът, фигурата и скоростта на движение на човека се променят, обхватът на откриване също ще се промени. Забележка:когато използвате този продукт, моля, регулирайте чувствителността (диапазон на откриване) на подходяща стойност, но максималната, за да избегнете необичайната реакция, причинена от лесното откриване на грешно движение от духащи листа и завеси, малки животни или намеса на електрическата мрежа и електрическо оборудване. Всичко споменато по-горе ще доведе до реакция на грешка. Когато продуктът не работи нормално, моля, опитайте да намалите чувствителността по подходящ начин и след това го тествайте. Човешкото движение ще причини индукцията на сензора, така че когато сте под тестването на функцията, моля, напуснете областта на индукция и не правете движения, за да предотвратите непрекъсната работа на сензора. Приятелско напомняне:когато инсталирате две или повече микровълнови печки заедно, от вас се изисква да спазвате 4 метра една от друга, в противен случай смущенията между тях ще доведат до реакция на грешка.
Настройка на времето
	Може да се определи от 8 секунди (завъртете докрай обратно на часовниковата стрелка) до 12 минути (завъртете докрай по посока на часовниковата стрелка). Всяко движение, открито преди изтичането на това време, ще рестартира таймера. Препоръчително е да изберете най-краткото време за регулиране на обхвата на откриване и за извършване на теста за ходене.
ЗАБЕЛЕЖКА:Когато светлината се изключи автоматично, ще отнеме 1 секунда, преди сензорът да е готов да открие друго движение, т.е. само сигнал, открит 1 секунда по-късно, светлината може да се включи автоматично. Това е основно за регулиране на времето на забавяне от момента на откриване на сигнала и автоматично включване на светлината до автоматично изключване на светлината. Можете да определите времето на забавяне според вашите практически нужди. Но по-добре намалете времето на забавяне в името на пестенето на енергия, тъй като микровълновият сензор има функцията на непрекъснато отчитане, т.е. всяко движение, открито преди изтичането на времето на забавяне, ще рестартира таймера и светлината ще продължи да свети само ако има човек в обхвата на засичане.
Настройка за контрол на светлината
	Може да се определи в диапазона от 2~2000 LUX. Завъртането на копчето докрай обратно на часовниковата стрелка е около 2 лукса, докрай по часовниковата стрелка е около 2000 лукса. Когато регулирате зоната на откриване и извършвате теста за ходене на дневна светлина, трябва да завъртите копчето докрай по посока на часовниковата стрелка.
Забележка:моля, не регулирайте прекомерно трите функционални копчета. Това е така, защото трите функционални копчета са свързани директно към компонентите, има малка запушалка във всеки от трите компонента, когато регулирате копчетата от началото до края, прекомерното завъртане ще повреди запушалката и ще доведе до 360° нон-стоп се обръщат. Ограничението на обхвата на регулиране е 270°, моля, обърнете внимание на това.

Инсталация
Изключете захранването.
Поставете резбовани тръби в захранващия кабел и контролната линия.
Свържете захранването и товара със сензора съгласно схемата на свързване.
Завъртете копчетата до идеалните условия
(Моля, дефинирайте настройките според горепосочения НАЧИН ЗА НАСТРОЙКА ЕДНА част.).

1、Инсталирането върху люлеещия се обект ще доведе до реакция на грешка.
2、Търсещата завеса, издухана от вятъра, ще доведе до реакция на грешка. Моля, изберете подходящото място за инсталиране.
3、Инсталирането там, където трафикът е натоварен, ще доведе до реакция при грешка.
4、Искрите, произведени от някое оборудване наблизо, ще доведат до реакция на грешка.

Грешката и решението

Грешка	Причина за повреда	Решение
Товарът не работи.	Светлинното осветление е настроено неправилно.	Регулирайте настройката на товара.
	Товарът е счупен.	Променете товара.
	Захранването е изключено.	Включете захранването.
Натоварването работи през цялото време.	В района на засичане има непрекъснат сигнал.	Проверете настройките на зоната за откриване.
Товарът работи, когато няма открит сигнал за движение.	Лампата не е инсталирана добре, така че сензорът не успява да открие надеждни сигнали.	Регулирайте отново мястото на инсталиране.
Товарът работи, когато няма открит сигнал за движение.	Сигналът за движение се засича от сензора (движение зад стената, движение на малки предмети и др.)	Проверете настройките на зоната за откриване.
Товарът не работи, когато има открит сигнал за движение.	Скоростта на движение е твърде висока или определената зона за откриване е твърде малка.	Проверете настройките на зоната за откриване.

● Моля, потвърдете с предварителна инсталация.
● От съображения за безопасност, моля, изключете захранването преди операции по инсталиране и демонтаж.
● Всякакви загуби, причинени от неправилна работа, производителят не поема никаква отговорност.

Ние се ангажираме да насърчаваме качеството и надеждността на продукта, но всички електронни компоненти имат определени вероятности да станат неефективни, което ще причини някои проблеми. При проектирането сме обърнали внимание на излишните дизайни и сме приели квота за безопасност, за да избегнем всякакви проблеми.
Тази инструкция, без наше разрешение, не трябва да се копира за други цели.
