24 GHz радар за охрана на дома

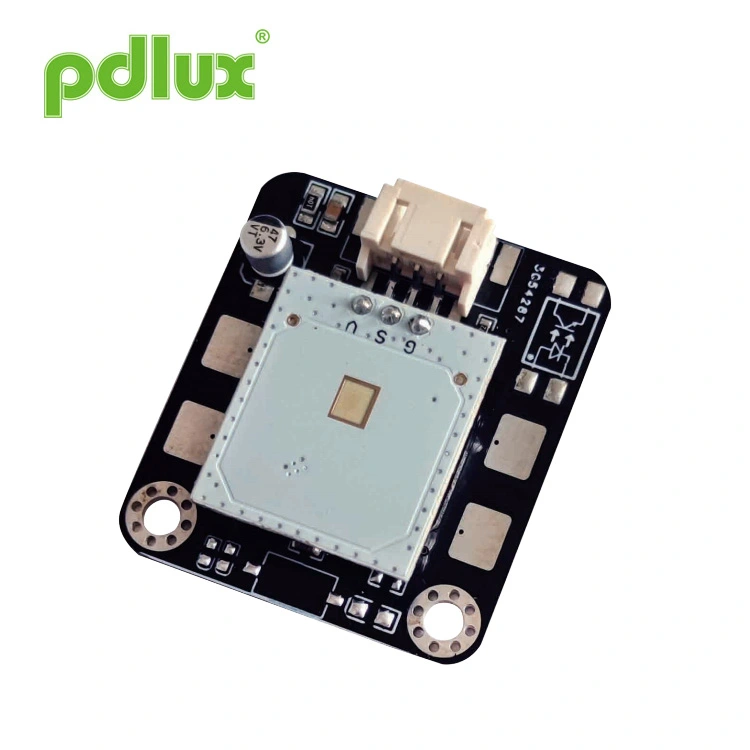

PD-V18-M1 е приложен модул, състоящ се от сензор за супер милиметрови вълни и верига за усилване + MCU предназначени за безконтактно управление. Може да се нарече и контролен модул за отчитане на вълни от близко разстояние. Приложението му сценариите са много обширни, можете да контролирате електрическата работа или да изключите с махване на ръката си под различни ъгли на 10-30 см и дори можете да генерирате различни продукции с броя на завъртанията. Например: едно замахване за отваряне електрическата врата; две люлки за отваряне на осветителната система.

Особено след кръщението на епидемията, хората изпитват искрена съпротива срещу превключването на обществения контакт. За това е причина, поради която разработихме система от вълнови сензори, която може да се приложи и към подобни електрически и електронни устройства продукти, за да имате повече поле за въображение.

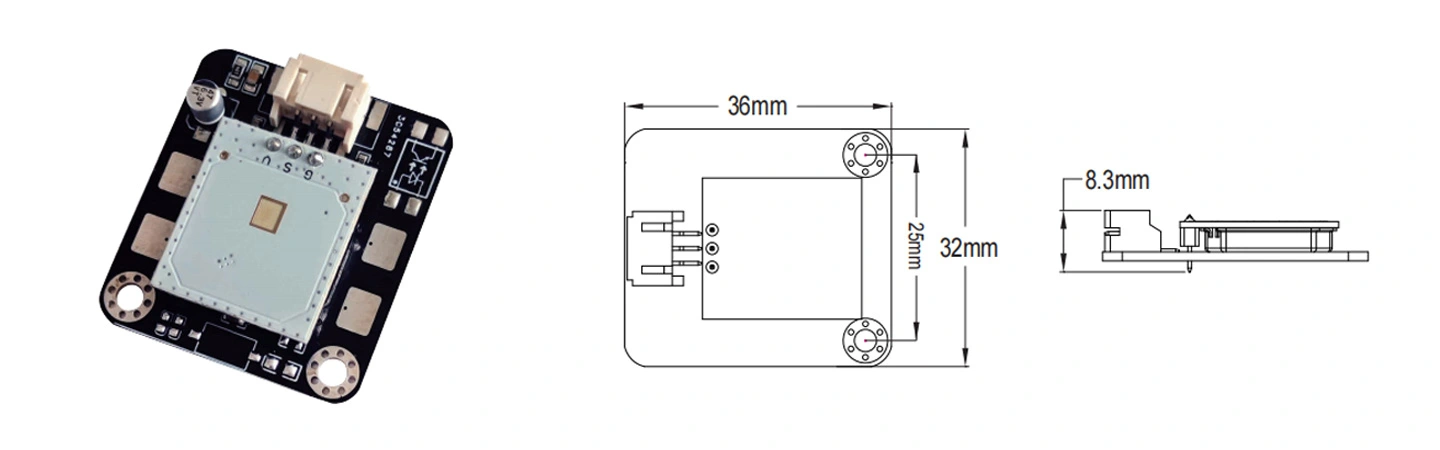

Това е приложен модул, специално предназначен за безконтактно управление. В началото на дизайна ние напълно обмислихме приложението на продукти в различни продукти, така че специално проектирахме мобилния сензор за милиметрови вълни (24.125GHz) обем в ултра-малък размер, а веригата за усилване на сигнала и MCU са планирани на PCB, който беше компактен и стабилен. Модули, които могат да се прилагат в диапазона от 10-30 см, могат да управляват електрически уреди с махване на ръка. Потребителите могат да го прилагат към различни продукти, ако е необходимо. Разстоянието на засичане може да се персонализира според нуждите на клиента.

1. За да избегнете повреда на оборудването, трябва да внимавате. Изобщо трябва да се вземат мерки за защита от ESD етапи на съхранение, обработка, сглобяване и тестване. Не докосвайте радарната антена и щифтовете на този модул и не го правете
докоснете щифтовете с мултицет, за да измерите. 2. За PD-V18-M1, инсталиран на открито, детекторът може да открие сигнала за дъждовна капка, когато вали. Това означава, че радарният детектор, инсталиран на открито в дъждовен ден, може да открие дъждовни капки.

Поради използвания сензор с милиметрови вълни, металният материал не може да се използва пред сензора и трябва да се използва инженерна пластмаса като материал на корпуса. Тъй като това е трансивър за сигнал с малка мощност, дебелината на корпуса също има известна степен на разлика в затихването на сигнала. Преди да поръча, потребителят трябва да обясни напълно средата на използване и изискванията и, ако е необходимо, продуктите, които трябва да бъдат инсталирани, могат да ни бъдат предоставени и ние можем да ги персонализираме.
Ефектът на този продукт ще варира леко, когато се използва върху различни продукти. Потребителите могат да поискат да поръчат версия с изрязване на чувствителността, а специалните изисквания могат да бъдат обяснени предварително с PDLUX. Могат да се избират различни сензори и софтуерни алгоритми според различните изисквания на потребителя.

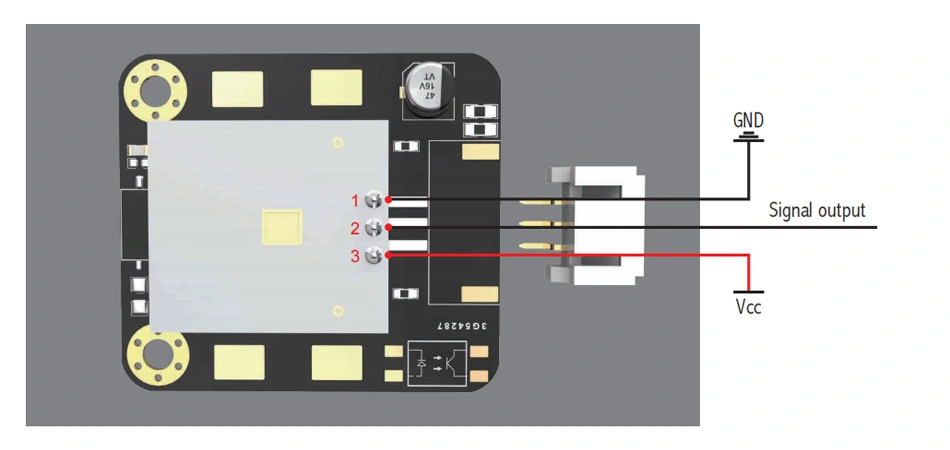

Този модул може да работи на 3V-5V DC захранване без смущения.

Какво може да се случи:При липса на движещ се обект, движещ се в обхвата на откриване, тестваната неправилна работа обикновено се причинява от мощен източник на смущения. Например смущения чрез последователно захранващ кабел; Например смущения от мобилни телефони; Например силните смущения, причинени от дъгата при заваряване на заваръчната машина. Моля, проверете отново горните източници на смущения за наличие на.
Горните напомняния се очаква да бъдат прочетени внимателно и разбрани.
