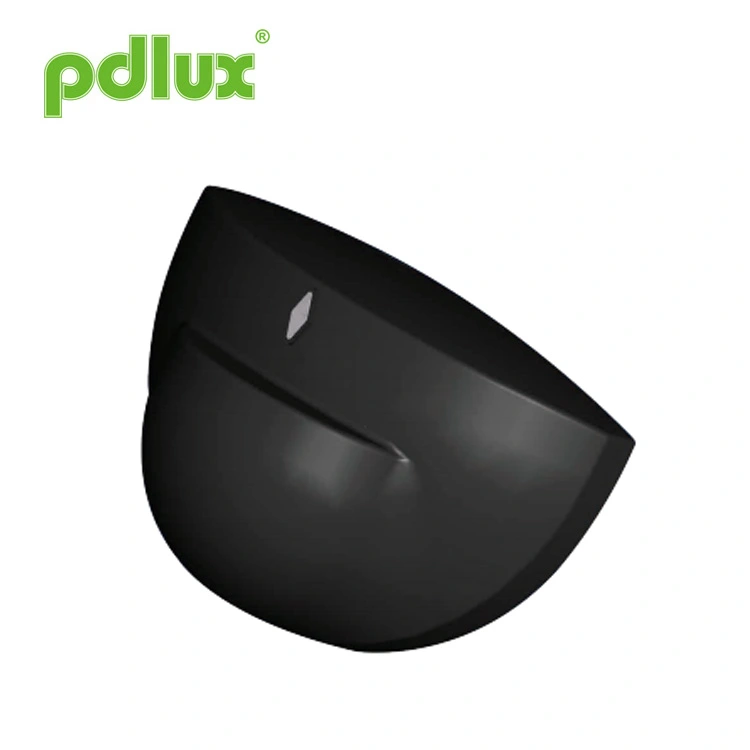

24 GHz високочувствителен автоматичен сензор за врата
Pdlux е китайски доставчик на 24GHz високочувствителен автоматичен сензор за врата; той използва FFT-базирана аритметична програма за точно измерване на разстоянието и стабилно отхвърляне на смущенията. Отличаващ се с миниатюрно реле Omron с ниска консумация на енергия и минимална температурна чувствителност, той предлага превъзходна надеждност в сравнение с конвенционалните фотоелектрически сензори. Подходяща за автоматични контролери за врати и детектори за хора на алармени системи, сензорната функция може да се персонализира, предоставяйки отлично решение за широк спектър от приложения за достъп и сигурност.
Модел:PD-DS1015
Изпратете запитване
| Опаковъчен лист в | Φ6 Пластично разширение
|
3x30 Винт
|
Инструкция | Кабел 1X
|
| Количество | 2X | 2X | 1X |
Сензорът е проектиран от FFT аритметична програма и има висока точност при откриване на разстояние и способност за предотвратяване на смущения.
Използвайки оригиналното реле Omron, което има ултра малко измерване и ниска консумация на енергия. Има малко вътрешно съпротивление
за да стане нечувствителен към температура. Надеждността е много по-висока от обикновените фотоелектрически изходни. Подходящо е за
различни видове автоматични контролери за врати също могат да се прилагат като човешки детектор за алармени системи. Освен това сензорната функция може
бъдете персонализирани. Сензорът има най-доброто представяне на разходите при такъв вид продукти.
| Източник на захранване | AC: 10-24V DC: 12-35V |
|
| Ток в режим на готовност | <15mA | |
| Работен ток | 25mA Типична стойност | |
| Изходен капацитет | 35V, 0,5A макс | |
| Продължителност на изхода | 500 ms | |
| HF система | 24,125GHz CW радар，ISM обхват | |

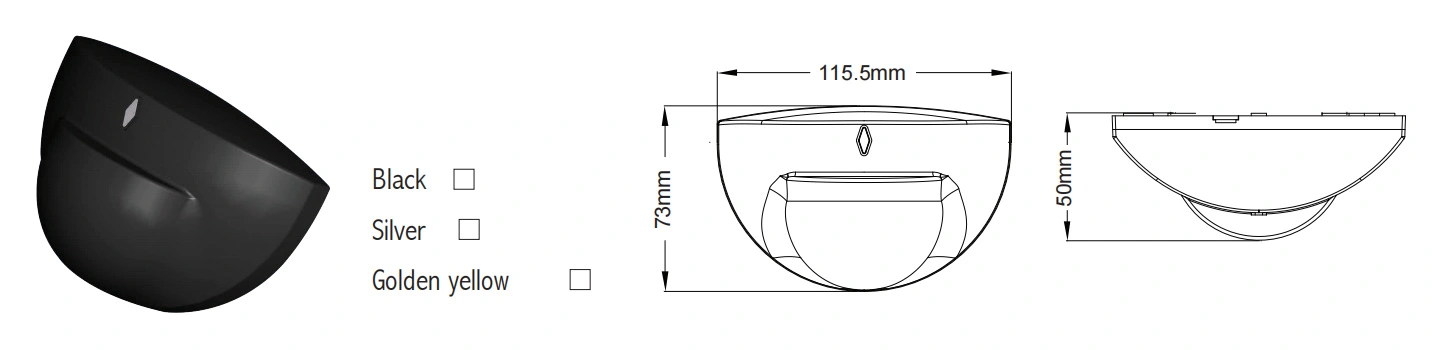

| Цвят на корицата | Черно/Сребристо/Златистожълто | |
| Монтаж сед | Стенен монтаж | |

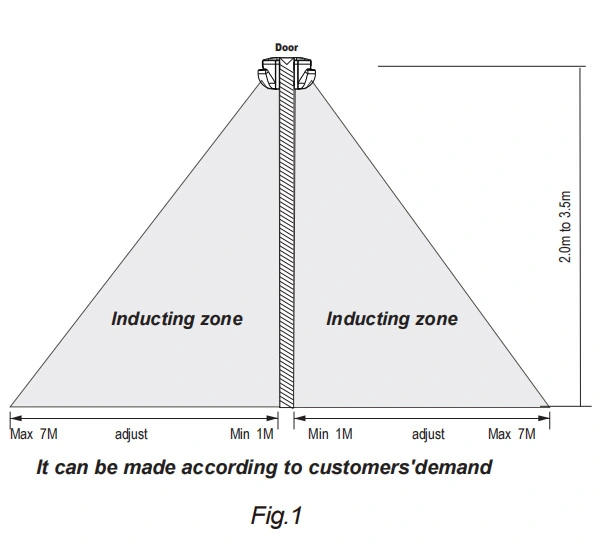

| Монтажна височина | 2.0m до 3.5m | |
| Ъгъл на откриване | 90° (монтиране на стена) може да се направи аоо според търсенето на клиентите | |
| Обхват на откриване | 1 м (максимална чувствителност, сонда перпендикулярна на земята) 7 м (максимална чувствителност, сонда напред) |
|
| Работна температура | -20°C~50°C | |
| Работна влажност | <93% относителна влажност | |
1. Приемете високонадеждния 24,125 GHz K обхват микровълнов радарен сензорен модул.
2. Работа в различни среди (Горещо, влажно, шумно и ветровито. Без намеса на други движещи се обекти, засмуквайте като движеща се кола или животни)
3. Малък и практичен дизайн, широко използван за различни видове сензорни врати.
4. Приемете усъвършенстваната сензорна технология на Световната здравна организация, безвредна за здравето.
5. Разстоянието и ъгълът на засичане могат да се регулират, за да отговарят на изискванията на различни сцени.

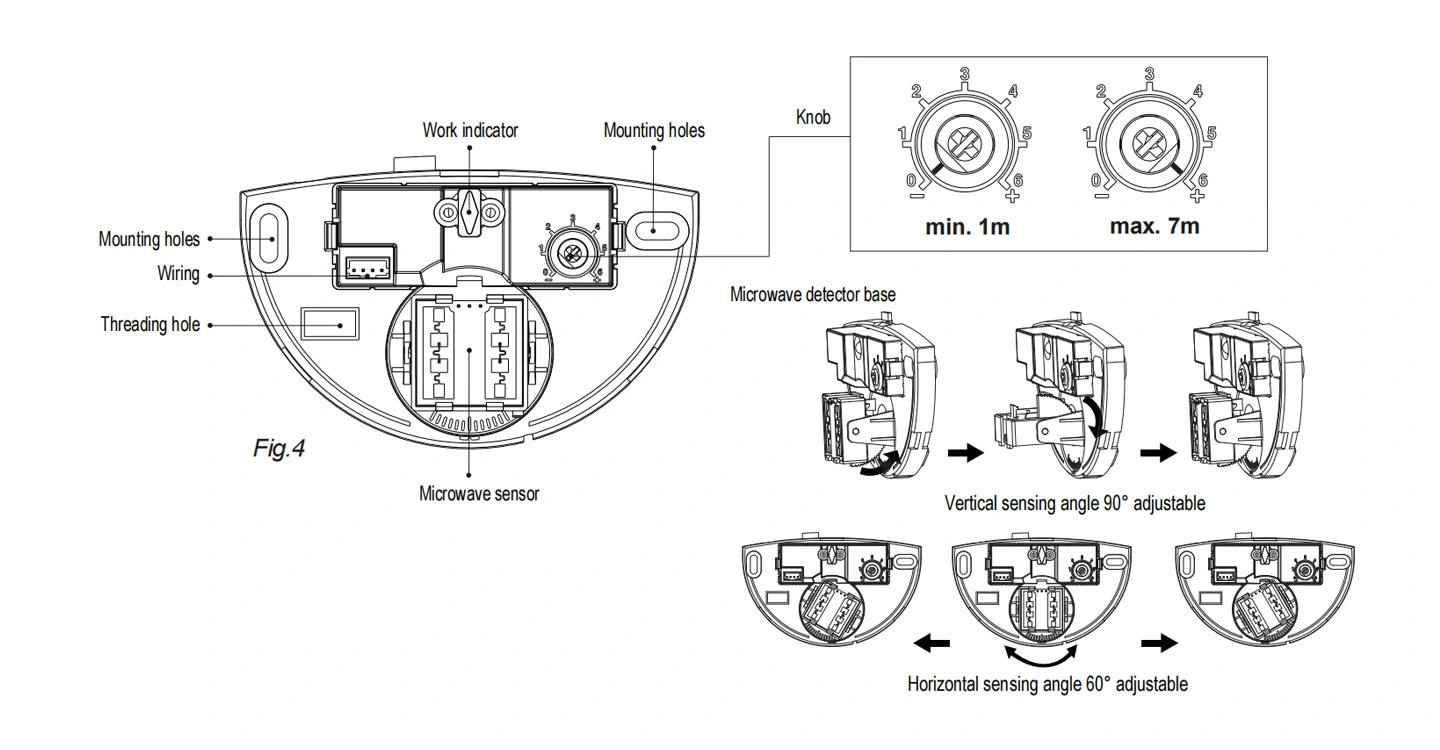

Завъртането напълно обратно на часовниковата стрелка е минималното разстояние (приблизително 1 m), напълно по посока на часовниковата стрелка е максималното (приблизително 7 m). Ако ръстът на човека,
промяна на фигурата и скоростта на движение, откриването също ще се промени, т.е. по-високата скорост ще доведе до по-късо разстояние на откриване.
Това разстояние за откриване е разстоянието, което се регулира, когато детекторът е обърнат отпред. Когато инсталирате сензора, регулирайте ъгъла на засичане
и разстояние според практическата сцена. Просто осигурете достатъчно разстояние за отчитане, за да отворите вратата. Не задавайте по-дълго отчитане
разстояние в случай на грешно задействане на вратата от преминаващи хора или кола.
Забележка: когато използвате този продукт, моля, регулирайте чувствителността (диапазон на откриване) на подходяща стойност, но максималната, за да избегнете
необичайна реакция, причинена от лесното откриване на грешно движение от духащи листа и завеси, малки животни или намеса
електрическа мрежа и електрическо оборудване. Всичко посочено по-горе ще доведе до реакция на грешка. Когато продуктът не работи нормално,
моля, опитайте да намалите чувствителността по подходящ начин и след това я тествайте. Човешкото движение ще причини индукцията на сензора, така че когато сте под
тестването на функцията, моля, напуснете областта на индукция и не правете движения, за да предотвратите непрекъснатата работа на сензора.

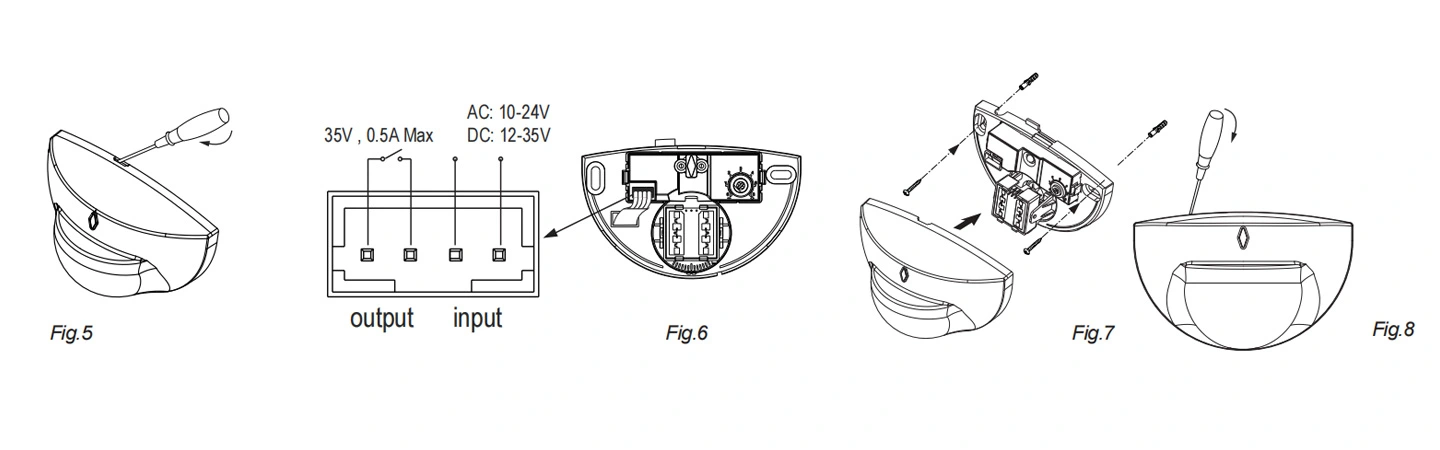

Стъпка 1 Отстранете капака, преди да инсталирате продукта. (както Фиг. 5.)
Стъпка 2 Маркирайте позицията на отвора с молив, след като определите къде искате да инсталирате продукта.
Забележка: Ако стената е дървена, няма нужда да използвате пластмасов разширителен винт, просто затегнете винта с отвертката.
Стъпка 3 Пробийте дупки по стените, където има маркировка с молив, с електрическа бормашина и вкарайте пластмасовото разширение вътре в дупката.
Стъпка 4 Свържете кабела към продукта през входните отвори за кабели. (както Фиг. 6.)
Стъпка 5 С помощта на винтовете монтирайте основата на избраната позиция и регулирайте копчето. (както Фиг. 7.)
Стъпка 6 Закрепете капака към основата, която е монтирана на стената. (както Фиг. 7.)
Отворете, за да регулирате сензора след монтажа: Поставете отвертката във връзката между капака и основата и повдигнете капака. (фиг.8)
Следните ситуации ще доведат до реакция при грешка.
1、Инсталирането върху люлеещия се обект ще доведе до реакция на грешка.
2、Търсещата завеса, издухана от вятъра, ще доведе до реакция на грешка. Моля, изберете подходящото място за инсталиране.
3、Инсталирането там, където трафикът е натоварен, ще доведе до реакция при грешка.
4、Искрите, произведени от някое оборудване наблизо, ще доведат до реакция на грешка.
