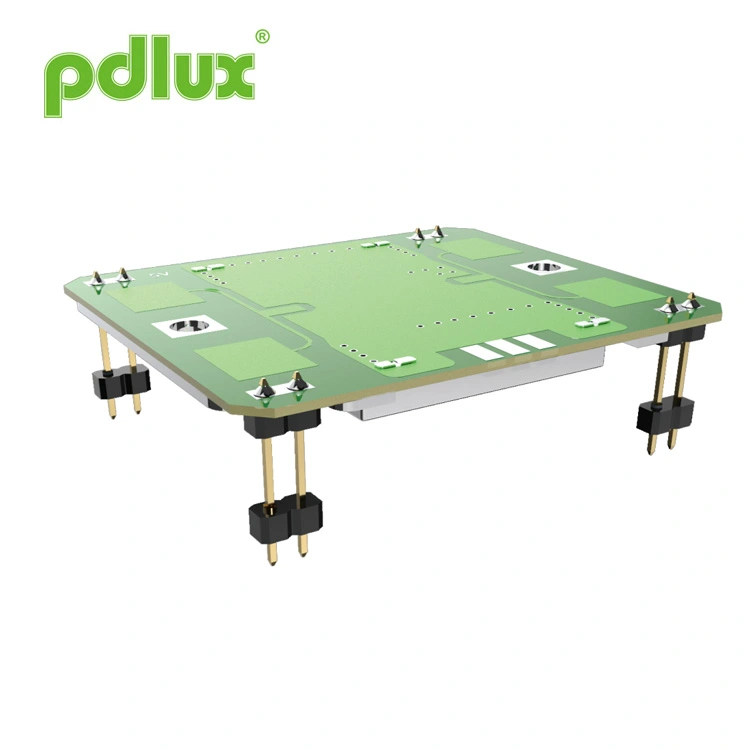

10,587 GHz охранителен микровълнов радарен сензорен модул
Pdlux е специализиран доставчик на 10,587 GHz охранителен микровълнов радарен сензорен модул, работещ в X-обхвата (10,525-10,687 GHz, честотата може да се персонализира за регион). Снабден с пач антена, DRO, нисък ток и компактен размер, той осигурява както широкоъгълно (H-равнина), така и тесноъгълно (E-равнина) откриване за гъвкав монтаж. Консумацията на енергия може да бъде допълнително намалена чрез PWM режим. Съвместим с RoHS, той е подходящ за системи за сигурност, автоматични врати, осветление за движение, IoT и сензори за скорост.
Модел:PD-V9H
Изпратете запитване
PD-V9H
- Настройка на честотата: 10.587GHz ±10M
- Включително пач антена
- DRO: Осцилато на диелектричен резонатор
- Нисък постоянен ток
- Малък размер
- Съответствие с RoHS
| Елемент | Спецификации | |
| Настройка на честотата | 10,587GHz ±10M | |
| Състояние | Ta = +25 C，Vin = +5 VDC | |
| Работно напрежение | +5,0 ± 0,5 VDC | |
| Работен ток | <32 mA тип. | |
| Изходна мощност | 20 mW (13 dBm) E.I.R.P. тип. | |
| Стабилност на честотата | ±5 MHz макс. (Ta: -30 до +55 C) | |
| Чувствителност при обратна загуба | -90 dBc тип. | |
| Втора хармонична емисия | -40 dBm диапазон | |

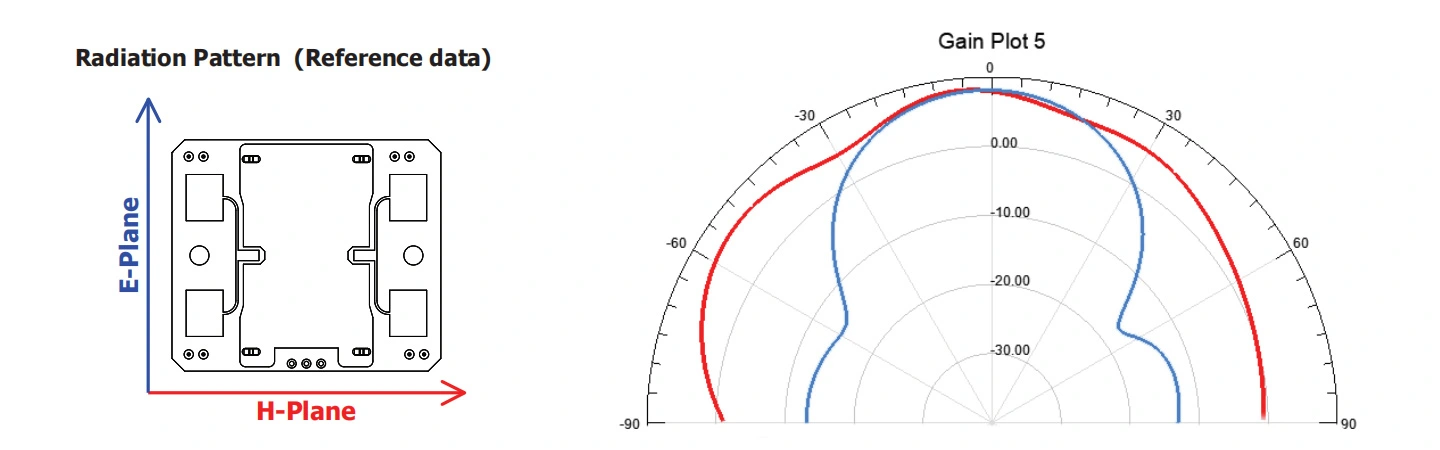

| Ширина на лъча на антената (-3 dB) | Е-самолет | 36 градуса ном. (Оретичният пълен ъгъл от 72 градуса) |
| H-равнина | 72 градуса ном. (Оретичният пълен ъгъл от 144 градуса) | |
| RF интерфейс | Пач антена | |
| Температурен диапазон | -30 до +55 C (Стандартен обхват на употреба), -40 до +80 C (Максимален диапазон на употреба) | |
| Регламент за съответствие | -30 ETS 300 440 | |
Сензорът за яркост от серията PD-V9 работи в X-обхвата. Работната честота е в честотния диапазон от 10.525GHz до
10,687GHz. Потребителите трябва да правят покупки въз основа на персонализиране според разпоредбите за честотата на страната, в която се намира
разположен. Например 10,525 GHz, 10,587 GHz, 10,687 GHz. Сензорите от серията PD-V9 се използват широко в сигурността и наблюдението
продукти за приложения, автоматични сензори за врати, мобилни сензорни светлини, IoT сензори, сензори за скорост и различни мобилни сензори
продукти.
Сензорът има H-Plane детекция на голям ъгъл и Eplan детекция на малък ъгъл. Потребителите могат да фиксират сензора под различни ъгли като
необходими по време на употреба. тъй като потребителите искат работният ток на сензора да бъде възможно най-малък, можете да зададете режима на захранване
на сензора в режим PWM (работен цикъл), което може ефективно да намали работния ток.
Когато потребителите срещат следните проблеми, докато използват или директно подменят оригиналния сензор.
1. Първо използване:
Когато използвате сензора от серията PD-V9 за първи път и се натъкнете на висока или недостатъчна чувствителност, трябва
първо проверете състоянието на настройката на усилването на веригата за усилване. И дали методът на изчисление, използван от MCU за обработка на сигнали
е подходящо. Най-общо казано, лесно се намира решение.
2. Възможни проблеми, които могат да възникнат при директна подмяна на използвани преди това сензори:
При директна подмяна на предишни използвани сензори може също да има проблеми с висока и ниска чувствителност, които могат да бъдат
лесно решени. Достатъчно е просто увеличаване на веригата за усилване или намаляване на усилването на веригата за усилване. Няма нужда
помислете за алгоритъма за обработка на сигнала на MCU.
Помощ, от която може да се нуждаят начинаещите, когато използват:
Ако срещнете затруднения, докато използвате сензорите от серията PD-V9 и имате нужда от помощ. Можете да се свържете с нас чрез имейл. Най-общо казано, отговорите могат да бъдат получени.
Представяне на продукта:
Представянето на продукта може да бъде модифицирано и подобрено от PDLUX по всяко време, когато е необходимо. Не е задължително всички да бъдат уведомени навреме.
